РЫЧАГ

РЫЧАГ простейший механизм, позволяющий
меньшей силой уравновесить большую; представляет- собой твёрдое тело, вращающееся
вокруг неподвижной опоры. Основное свойство Р. (любой формы) выражается
равенством Ph(см. рис.), где Р
и
О - приложенные силы, hи hрасстояния
по перпендикулярам, опущенным из точки опоры Р. на линии действия сил (плечи
сил). Если опора располагается между точками приложения сил, то это Р.
1-го рода (рис., а). Если же обе силы приложены с одной стороны
опоры, то это Р. 2-го рода (рис., б). Для равновесия Р. 1-го рода
силы должны быть направлены в одну сторону, а для равновесия Р. 2-го рода
- в разные стороны. Теория равновесия Р. под действием сил тяжести была
дана Архимедом, а общее условие равновесия Р. П. Вариньоном
в
1687. Часто Р. используют в качестве простейшего подъёмного приспособления.

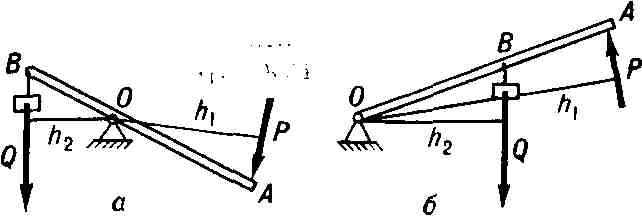

Рычаг 1-го (а) и 2-го (б) рода.
