ПАССИВНАЯ РАДИОЛОКАЦИЯ

ПАССИВНАЯ РАДИОЛОКАЦИЯ радиолокация
объекта
по его собственному излучению. Отсутствие излучения зондирующего сигнала
повышает скрытность работы, существенно затрудняет обнаружение пассивных
радиолокац. станций (РЛС) и создание им помех (см. Радиолокационные
помехи).
Различают П. р. объектов с искусств. (радиопередатчики различного
назначения) и естеств. (тепловым) излучением радиоволн. Приём пассивной
РЛС радиоволн, излучаемых земной и водной поверхностями, используется для
снятия радиолокац. карты местности в навигац. целях или обзора местности
с целью её разведки, а также для обнаружения отд. объектов с интенсивным
радиоизлучением. Такая РЛС имеет радиоприёмник и антенну с узкой, иглообразной
диаграммой направленности, сканирующей в заданном секторе. Принятые сигналы
после обработки в приёмнике поступают на электроннолучевой индикатор, у
к-рого развёртка изображения синхронизирована с перемещением диаграммы
направленности антенны. На экране индикатора получают картину теплового
радиоизлучения местности (рис. 1). Кроме того, пассивные РЛС используются
для обнаружения и определения координат воздушно-космич. объектов, в частности
баллистич. ракет на активном участке полёта, и угловых координат внеземных
источников радиоизлучения. Последнее служит навигац. целям определения
широты и долготы точки размещения РЛС.

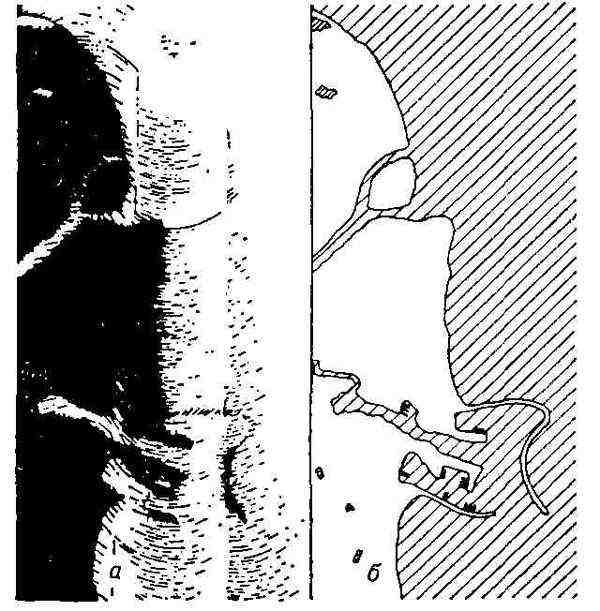

Рис. 1. Карты побережья: а - радиолокационная;
б - географическая (поверхность суши заштрихована, чёрными прямоугольниками
отмечены прибрежные сооружения).




В отличие от т. н. активной радиолокации,
П. р. не позволяет найти дальность лоцируемого объекта по данным приёма
сигналов только в одном пункте. Для полного определения координат объекта
необходимо совместное использование неск. (>=2) РЛС, разнесённых на нек-рое
(известное) расстояние. Различают 3 способа определения координат радиоизлучаю-щих
объектов с помощью П. р.: угломерный, разностно-дальномерный и угломерно-разностно-дальномерный.


При угломерном способе определяют только
направление на лоцируемый объект - при помощи двух (или более) пассивных
РЛС (рис. 2), разнесённых на расстояние l. Если объект и обе РЛС
расположены в горизонтальной (вертикальной) плоскости, достаточно найти
2 азимута (2 угла места), а определение дальности осуществляется решением
треугольника. Для определения координат объекта в общем случае необходимо
измерить не менее 3 угловых координат.

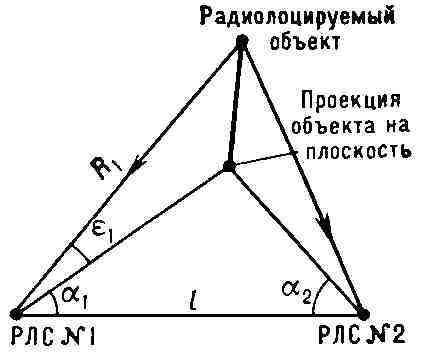

Рис. 2. Схема определения координат объекта:
l - расстояние между РЛС № 1 и РЛС № 2; aуглы, определяющие, азимуты объекта, полученные соответственно на РЛС №
1 и РЛС № 2; eR

Измерив 2 азимута и один угол места, дальность
до объекта от первой РЛС можно найти по формуле:



Разностно-дальномерный способ определения
координат предусматривает измерение разностей расстояний от излучаемого
объекта до пассивных РЛС. Для определения координат объекта на плоскости
требуется определить не менее двух значений разности расстояний, для чего
необходимо иметь по крайней мере 3 разнесённые РЛС. Так же, как и в разностно-дальномерных
радионавигационных
системах,
местоположение объекта определяется точкой пересечения гипербол,
соответствующих измеренным разностям расстояний, с фокусами в точках расположения
РЛС.


Угломерно-разностно-дальномерный способ
является комбинацией первых двух и заключается в определении направлений
и разности расстояний от объекта до РЛС. При этом способе надо иметь не
менее двух РЛС. Определение плоскостных координат объекта обеспечивается
измерением одной угловой координаты и разности расстояний.


Дальность действия пассивных РЛС при резко
контрастных объектах может превосходить дальность действия активных (излучающих)
РЛС. Точности измерения угловых координат пассивными и активными РЛС примерно
одинаковы, точность определения дальности у пассивных РЛС, как правило,
ниже.


Лит.: Малышкин Е. А., Пассивная
радиолокация, 1961; Николаев А. Г., Перцов С. В., Радиотеплолокация, М.,
1964. К. Н. Трофимов.
