ОТРАЖАТЕЛЬНЫЕ ПРИЗМЫ

ОТРАЖАТЕЛЬНЫЕ ПРИЗМЫ одна из групп
призм
оптических;
характеризуются тем, что вошедшее в к.-л. из них
оптическое
излучение
(свет) испытывает внутри призмы отражение от одной или последовательно
от неск. ограничивающих её полированных плоских поверхностей (граней).
(Если пучок лучей света падает из окружающей среды на О. п. и выходит из
призмы в среду не перпендикулярно к соответствующим граням, на этих гранях
он преломляется.) Как и мн. др. оптич. призмы, О. п. часто не являются
призмами в строго геометрич. смысле. От спектральных призм О. п.
отличаются тем, что пространственно не разделяют проходящее излучение по
его частотам (не вызывают дисперсии света), от поляризационных
призм -
отсутствием
двойного лучепреломления (О. п. изготовляются
б. ч. из оптически изотропных материалов). Луч, падающий из окружающей
среды на грань О. п. под нек-рым углом ос к ней, выходит обратно в среду,
из той же или другой грани под таким же углом (при этом исходное направление
луча может измениться на угол w не равно 0, см. рис.). Отражение от поверхностей
О. п. в большинстве случаев является полным внутренним отражением; если
угол падения луча на к.-л. отражающую грань меньше предельного, на эту
грань снаружи наносится плёнка зеркально отражающего покрытия (серебро,
алюминий). Введение в пучок лучей О. п. оптически эквивалентно постановке
на его пути плоскопараллельной пластинки с толщиной, равной расстоянию,
проходимому лучами в материале призмы, - при наклонном падении лучей на
призму оно вызывает такое же поперечное смещение пучка и те же аберрации.
Последние существенны лишь при работе с О. п. в сходящихся и расходящихся
пучках лучей; если же О. п. расположена в параллельном пучке, её аберрации
практически не сказываются на качестве изображения. О. п. для видимого
света изготовляются из оптич. стекла, для инфракрасного излучения - из
прозрачных для него спец. сортов стекла, кремния, германия, флюорита, фтористого
лития, йодистого цезия и др., для ультрафиолетового излучения - из кварца,
флюорита, фтористого лития и др. Осн. типы О. п. изображены на рис.

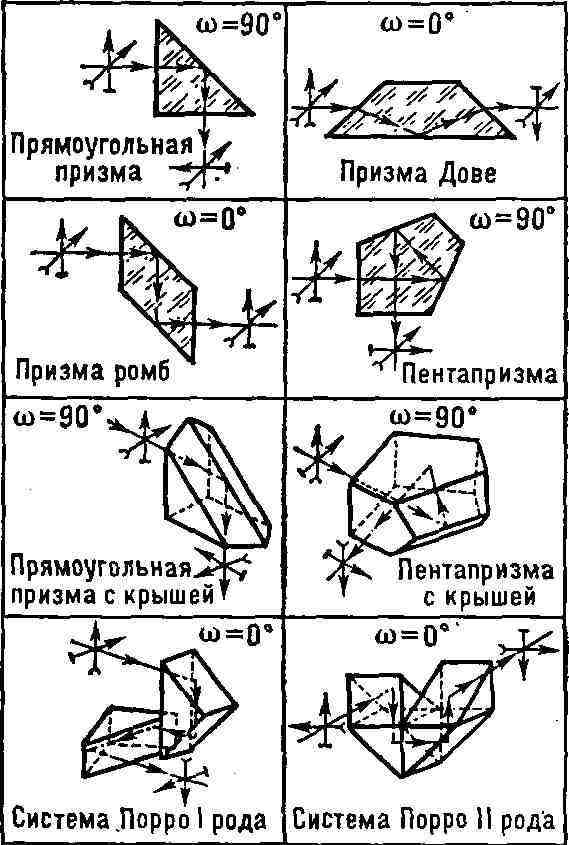

Наиболее распространённые отражательные
призмы; w - угол отклонения луча; стрелки, перпендикулярные лучам, указывают
ориентацию исходного изображения и изображения, __ преобразованного призмой.



О. п. используют для изменения направления
светового пучка, уменьшения габаритов (длины) оптич. систем и преобразования
изображения - его поворота на 180° или получения зеркального отображения
(см. Оборачивающая система). Ход лучей в главном сечении О. п. подчиняется
правилу оборачивания: О. п. с чётным числом отражающих граней даёт прямое
изображение (ромб, пента-призма), с нечётным - зеркальное или перевёрнутое
(прямоугольная О. п., призма Дове). Это правило неприменимо, если отражение
лучей происходит в разных сечениях; напр., в прямоугольной О. п. с крышей
получают прямое изображение. (Любая О. п. может быть превращена в О. п.
с крышей, если заменить одну из её отражающих граней двумя, угол между
к-рыми составляет 90°. Назначение крышеобразных О. п.- обеспечить поворот
изображения справа налево и наоборот.) Для одновременного выполнения неск.
функций (изменение габаритов, направления, оборачивание изображения) применяют
сложные комбинации из неск. О. п., напр. системы Порро I и II родов. Л.
Н. Канарский.
