КОЭРЦИТИМЕТР

КОЭРЦИТИМЕТР прибор
для измерения коэрцитивной силы ферромагнитных материалов. Наиболее
распространены К. для измерения коэрцитивной силы по намагниченности jHили
Ндля материалов с Н500 а/см значения коэрцитивной
силы, определяемые по индукции и намагниченности, мало отличаются друг
от друга. При измерении
Ниспытываемый образец сначала
намагничивают практически до насыщения в электромагните или в намагничивающей
катушке К. Затем через эту катушку с помещённым в неё образцом пропускают
постоянный ток, магнитное поле к-рого размагничивает образец. Ток увеличивают
до тех пор, пока намагниченность
J образца не уменьшится до нуля,
что регистрируется различного рода индикаторами (нулевыми приборами).
По
току в катушке К., соответствующему состоянию образца с J = 0, определяют
напряжённость размагничивающего поля, т. е. НДля этого
предварительно устанавливается зависимость напряжённости Н магнитного
поля, создаваемого катушкой, от силы протекающего по её обмотке тока. Часто
амперметр в цепи намагничивающей катушки имеет шкалу, про-градуированную
непосредственно в единицах напряжённости поля.

К. отличаются
друг от друга в основном способом определения равенства нулю намагниченности
образца.

На рис. 1 схематически
показано устройство К. с генератором измерительным в качестве нулевого
прибора, на рис. 2 -

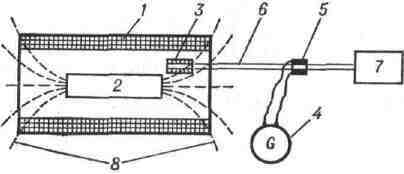

Рис. 1. Коэрцитиметр
с измерительным генератором (блок-схема): 1 - намагничивающая катушка;
2
- образец; 3 - катушка измерительного генератора; 4 - магнитоэлектрический
гальванометр, присоединённый к щёткам коллектора 5; 6 - вал электродвигателя
7; 8 - силовые линии магнитного поля образца.

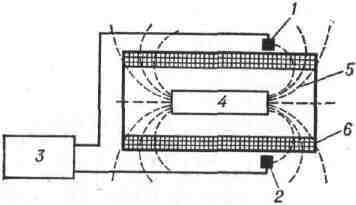

Рис. 2. феррозондовый
коэрцитиметр (блок-схема): 1 и 2 - чувствительные элементы феррозонда,
соединённые по разностной схеме; 3 - феррозондовый нулевой прибор;
4
- образец; 5 - силовые линии магнитного поля образца; 6 - намагничивающая
катушка.

схема К. с
выполняющим ту же роль феррозондом. Феррозонды очень чувствительны,
поэтому они могут быть расположены вне намагничивающей катушки, что обеспечивает
меньшую зависимость показаний прибора от формы образца.

Кроме указанных
типов К., распространены К. с датчиками Холла; К. с измерительной катушкой,
подключённой к баллистическому гальванометру и сдёргиваемой с образца при
определении в нём остаточной намагниченности; вибрационные К., у к-рых
нульиндикато-ром служит колеблющаяся измерительная катушка, и т. д.

Для измерения
коэрцитивной силы образца по индукции (вН) его делают
частью замкнутой магнитной цепи пермеаметра, электромагнита или
т. н. приставного К. (упрощённого пермеаметра, служащего для определения
одной точки петли гистерезиса - вНс). Значение вНсоответствует
напряжённости размагничивающего поля, при к-рой индукция В в образце
равна нулю.

Лит.: Кифер
И. И., Испытания ферромагнитных материалов, 3 изд., М., 1969; Магнитные
измерения, под ред. Е. Т. Чернышева, М., 1969. И.И.Кифер.
