ИНВЕРТОР

ИНВЕРТОР 1)
B технике преобразования видов электрического тока устройство для инвертирования
тока или напряжения. Различают И. зависимые (ведомые электрической сетью)
и автономные. В зависимых И. между источниками постоянного и переменного
тока (рис. 1) включены управляемый вентиль В, сопротивление R и катушка
индуктивности L. В режиме выпрямления (раннее зажигание вентиля) сдвиг
фаз ф между напряжением машины переменного тока и осн. волной тока через
вентиль меньше 90°. Машина переменного тока работает как генератор, а постоянного
тока - как двигатель (рис. 1, а). В режиме инвертирования (позднее зажигание
вентиля) сдвиг фаз ф больше 90° и машина переменного тока работает как
двигатель, а постоянного тока - как генератор. Для перехода от выпрямления
к инвертированию необходимо ещё изменить либо полярность напряжения со
стороны постоянного тока (рис. 1, б), либо направление тока вентиля (рис.
1, в). Для восстановления управляемости вентиля на нём должно быть отрицательное
напряжение в течение нек-рого времени после прохождения импульса тока.
Поэтому сдвиг фаз ф при инвертировании обычно не равен 180° и в цепи переменного
тока циркулирует также и реактивная мощность осн. частоты, называемая мощностью
сдвига.

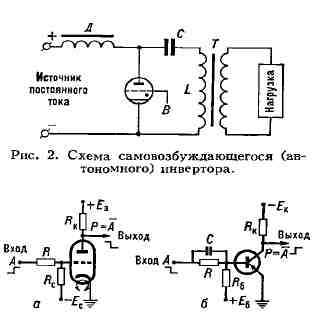

В автономных
И. (рис. 2) конденсатор С заряжается через дроссель D от источника постоянного
тока, а затем разряжается через вентиль В и первичную обмотку трансформатора
T. В его вторичной обмотке получается чисто переменный ток.

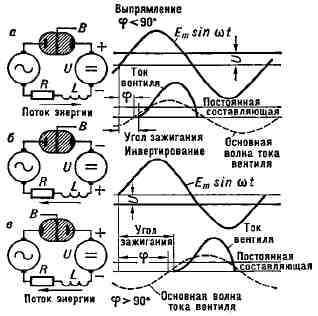

Рис. 1. Схема
преобразования тока: а - режим выпрямления; 6 и в-режимы инвертирования;
В-вентиль; U-напряжение; R - омическое сопротивление; L - катушка индуктивности:
Ew - круговая частота; t - время.







Рис. 3. Схема
потенциального инвертора: а-на трёхэлектродной лампе; 6-на транзисторе
типа р-n-р; Л-входной сигнал; Р-выходной сигнал; .R -омическое сопротивление;
С - конденсатор; E - источник постоянного тока (напряжения).






2) В вычислительной
технике электронное устройство с одним входом и одним выходом, сигнал на
выходе которого возникает лишь при отсутствии сигнала на входе. Применяется
для реализации элементарной логич. операции "НЕ". Различают И. потенциальный
и импульсный. Потенциальный И. обеспечивает низкий уровень напряжения на
выходе при высоком уровне на входе и наоборот (рис. 3). Импульсный И. инвертирует
импульсные сигналы. При этом возможны два варианта: а) И., изменяющий полярность
входных сигналов (рис. 4, а); б) И., формирующий импульс на выходе при
отсутствии импульсного сигнала на входе и не выдающий никакого сигнала
при наличии импульса во входной цепи. При этом соотношение между полярностями
входного и выходного сигналов не имеет значения (рис. 4, б).


И. также называют
решающий усилитель аналоговых вычислительных машин, используемый для осуществления
преобразования вида:


x

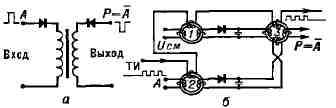

Рис. 4. Схема
импульсного инвертора: а-на импульсном трансформаторе; 6-на ферритовых
сердечниках; А - входной сигнал; P - выходной сигнал; TИ - тактовые импульсы;
U
