ИМПУЛЬСНАЯ ТЕХНИКА

ИМПУЛЬСНАЯ ТЕХНИКА высоких напряжений, область электротехники, предметом к-рой
является получение, измерение и использование импульсов высоких напряжений
(амплитудой от 10² в до 10⁷ в) и импульсов сильных
токов (амплитудой от 10² а до 10⁷ а). Длительность
импульсов варьируется в пределах от 10^-1 до 10^-10
сек. Это могут быть одиночные импульсы или повторяющиеся с большой скважностью.

Импульсы высоких
напряжений используются при испытании электротех-нич. аппаратуры, имитации
внутренних и грозовых перенапряжений в электрич. сети, для моделирования
молние-защитных устройств и т. д. В экспериментальной физике импульсы высоких
напряжений применяются для создания сильных импульсных электрич. полей
при исследовании процессов электрич. пробоя, для получения кратковременных
(10^-7-10^-6 сек) вспышек рентгеновского излучения,
для питания искровых камер, электронно-оптических преобразователей, Керра
ячеек, в ускорителях заряженных частиц, для создания импульсных электронных
и ионных пучков.

Импульсы напряжений
амплитудой до 10⁷ в получают от генераторов импульсных напряжений
(ГИН).

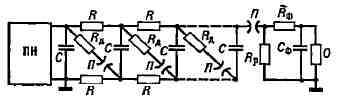

Рис. 1. Схема
генератора импульсных напряжений (ГИН, или схема Аркадьева-Маркса): ПН-источник
постоянного напряжения; С-конденсаторы; R - зарядные сопротивления; Ru
- демпфирующие сопротивления; RП - искровые промежутки; O - объект испытания.

Они содержат
группу конденсаторов С (рис. 1), к-рые при зарядке от источника ПН соединены
параллельно через сопротивления R. Когда напряжение на конденсаторах достигает
требуемой величины, они с помощью искровых промежутков П включаются последовательно
(схема Аркадьева - Маркса). Длительность фронта и спада импульса регулируется
демпфирующими Rди ёмкостью нагрузки О.

Для получения
импульсов с амплитудой 10⁶ в, длительностью фронта
