ЗУБОРЕЗНЫЙ ИНСТРУМЕНТ

ЗУБОРЕЗНЫЙ ИНСТРУМЕНТ металлорежущий
инструмент для обработки зубчатых колёс, червячных и храповых колёс, шлицевых
валиков и др. деталей с зубьями. В зависимости от метода зубонарезания
применяют модульные дисковые или пальцевые фрезы
м зуборезные головки
для работы методом копирования, зуборезные гребёнки, червячные фрезы, долбяки,
зубострогальные
резцы и резцовые головки для работы методом обкатки.


Дисковая фреза (рис. 1,я)
является фасонной и имеет затылованный зуб, профиль к-рого в радиальной
плоскости соответствует профилю впадины нарезаемого зубчатого колеса. Дисковые
модульные фрезы изготовляются наборами из 8, 15 и 26 шт. Каждая фреза набора
используется для нарезания зубчатых колёс с опредсл. модулем и числом зубьев
в определённом диапазоне, которые могут быть использованы лишь в неответственных
тихоходных передачах.


Пальцевая фреза (рис. 1,
б)- модульная фреза с затылованным зубом- применяется в основном для нарезания
косозубых и прямозубых колесе модулем св. 20 мм. Профиль фрезы в
осевом сечении при нарезании прямозубых цилиндрич. колёс соответствует
профилю впадины колеса. Фрезы для нарезания шевронных или косозубых зубчатых
колёс имеют более сложный профиль.

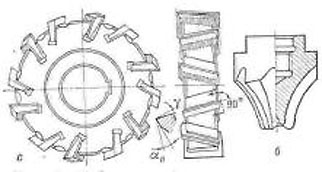

Рис.1. Зуборезные фрезы:
а
-
Дисковая: б - пальцевая; а-задний угол зубафрезы и
плоскости, перпендикулярной оси фрезы; у - передний угол.

Зуборезная головка применяется
для одновременного нарезания всех впадин зубчатого колеса за несколько
проходов. Профиль рабочей части каждого резца представляет собой копию
впадины между зубьями. Подобные головки изготавливаются для обработки зубчатых
колёс с модулем от 2 до 6 мм и используются в массовом производстве.


Зуборезная гребенка - зубчатая
рейка,
работающая как фасонный строгальный резец. Гребёнки прямозубые
(рис. 2, в) служат для нарезания цилиндрич. зубчатых колёс, косозубые (рис.
2, 6) - для нарезания шевронных колес. Прямозубые гребёнки изготавливаются
двух типов: без переднего угла, устанавливаемые при работе наклонно под
углом 6"30'; с передним углом 4°, устанавливаемые перпендикулярно направлению
резания. Косозубые гребёнки имеют наклонные зубья (под углом 30°) с расположением
передней поверхности параллельно
торцу нарезаемого колеса.


Рис. 2. Зуборезные гребёнки:
а -прямозубая: б - косозубая.





Нарезают зубья двумя гребёнками:
левая строгает зубья с левым направлением зуба, правая - с правым. Зуборезные
гребёнки изготавливают цельными или сварными (режущая часть - из быстрорежущей
стали Р-9 или Р-18, державка - из стали 45).


Червячная фреза применяется
для черпового и чистового нарезания зубчатых колёс. Различают фрезы для
нарезания: цилиндрич. колёс с прямыми и косыми зубьями; червячных колёс
(рис. 3): конических-колёс с криволинейными зубьями и глобоидных колёс.
Наибольшее распространение при обработке цилиндрич. зубчатых колёс с прямыми
и косыми зубьями имеют червячные фрезы с прямолинейным профилем в нормальном
сечении, а также архимедовы червячные фрезы с прямолинейным профилем в
осевом сечении.



Рис.3. Червячная фреза для
нарезания червячных колёс.

Фрезы изготавливаются однозаходные
цельные из быстрорежущей стали Р-18 или сборные. Для зубчатых колёс с модулем
от 5 до 15 мм применяют сборные фрезы с наружным диаметром менее
120 мм со вставными гребёнками, а для модулей более 15 мм - с
наружным
диаметром более 120 мм со вставными зубьями. Червячными фрезами,
оснащёнными пластинами из твёрдых сплавов, нарезают зубчатые колёса с модулем
меньше 5 мм.


Долбяк предназначен для нарезания
зубьев колёс с наружным и внутр. зацеплением. Долбяк представляет собой
режущий инструмент, выполненный в виде зубчатого колеса с режущими элементами.


Зубострогалъные резцы применяются
для нарезания конич. зубчатых колёс для наружного зацепления (рис. 4),
изготавливаются из быстрорежущей стали Р-9 или Р-18. По назначению различают
резцы прорезные (черновые и чистовые).

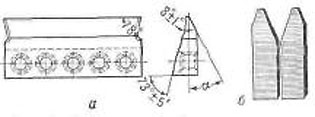

Рис.4. Зубострогальный резец:
а
-углы заточки; б - внешний вид.


Прорезные резцы служат для
предварительной (черновой) обработки впадин между зубьями конич. колёс
с крупным модулем (более 10 мм). Чистовые резцы изготавливаются
для чистовой обработки конич. колес с модулем от 0,3 до 20 мм.


3убострогальные резцовые
головки предназначаются для нарезания конич. зубчатых колёс наружного зацепления
с зубьями, очерченными по дуге окружности. Такие резцовые головки выполняются
в виде диска, в к-рый вставлены (по периферии) отдельные резцы (рис. 5).
Резцовые головки изготовляются 10 типоразмеров с различ ными
диаметрами (цельными или сварными). Вставные резцы применяют сварные (режущая
часть - из стали Р-18, державка - из стали 45).


Рис.5 Зубострогальная резцовая
головка (1) и нарезаемое зубчатое колесо (2)






Лит. см. при статье
Зубообрабатывающий
станок. В. В. Данилевский.
