ЗУБООБРАБАТЫВАЮЩИЙ СТАНОК

ЗУБООБРАБАТЫВАЮЩИЙ СТАНОК металлорежущий станок для обработкизубчатых колёс, червяков и зубчатых
реек. В зависимости от применяемого инструмента (см. Зуборезный инструмент)
различают
зубофрезерные, зубодолбёжные, зубострогальные, зубоотделочные (зубошевинговальные,
зубошлифовальные, зубохонниговальные, зубопритирочные, зубообкаточные и
зубозакругляющие) станки.


На 3. с. осуществляют: черновую
обработку зубьев, чистовую обработку зубьев, приработку зубчатых колёс,
доводку зубьев, закругление торцов зубьев.


На зубофрезерных станках
нарезают цилиндрич. прямозубые, косозубые и с шевронными зубьями колёса,
червячные зубчатые колёса. Наиболее распространённые в пром-сти вертикальные
зубофрезерные станки выпускаются с подвижным столом и неподвижной стойкой
и с подвижной стойкой и неподвижным столом (рис. 1). При нарезании зубчатых
колёс заготовка жёстко связана с делительным червячным колесом, получающим
вращение от делительного червяка, к-рый сменными зубчатыми колёсами кинематически
связан с червячной фрезой. Соотношение частоты вращения червячной фрезы
и заготовки определяется передаточным отношением набора сменных зубчатых
колёс.


Наиболее широко применяются
зубофрезерные станки, обеспечивающие нарезание зубчатых колёс с модулем
от 0,05 до 10 мм и диаметром от 2 до 750 мм.


На зубодолбёжных станках
нарезают цилиндрич. зубчатые колёса наружного и внутр. зацепления с прямыми
и косыми зубьями, блоки зубчатых колёс, колёса с буртами, зубчатые секторы,
шлицевые валики, зубчатые рейки, храповые колёса и т. п. Обычно нарезание
производится методом обкатки, реже - методом копирования (см. Зубонарезание).
Наибольшее
применение в пром-сти имеют вертикальные зубололбёжные станки (рис. 2).
Режущим инструментом является долбяк, к-рый движется возвратно-поступательно
параллельно оси заготовки. Главное (рабочее) движение- Vобратном (холостом) ходе Vкруговой подачи Sи долбяку, и заготовке в направлениях Vчтобы они вращались так, как вращались бы, будучи в зацеплении, два зубчатых
колеса. Для этого долбяк и заготовку соединяют жёсткой кинематич. цепью
со сменными зубчатыми колёсами и реверсивным устройством. При долблении
зубьев колёс с наружным зацеплением направление вращения долбяка противоположно
направлению вращения заготовки (как это показано на схеме), а при долблении
колёс с внутр. зацеплением эти направления совпадают. Шевронные зубчатые
колёса обычно нарезают на горизонтальных зубодолбёжных станках поочерёдно
работающими долбяками с косыми зубьями правого и левого направления. Наиболее
распространены зубодолбёжные станки для нарезания зубчатых колёс с модулем
от 0,2 до G мм и диаметром от 15 до 500 мм; для нарезания
зубчатых колёс с модулем от 8 до 12 мм, диаметром от 800 до 1600 мм.
Обработка
по методу копирования осуществляется одновременным долблением всех впадин
зубчатого колеса фасонными зуборезными головками (рис. 3).


Рис. 2. Принципиальная схемаработы
иертнкального зубодолбёжного станка.





Рлс. 3. Нарезание зубьевфасонной
зуборезной головкой.





Принцип действия таких головок
состоит в том, что фасонные резцы, число к-рых соответствует числу впадин
(зубьев) обрабатываемого зубчатого колеса, укреплённые в головке, производят
одновременно (за один проход) долбление всех впадин, после чего разводящее
кольцо отводит резцы.


На зубострогальных станках
(рис. 4) обрабатывают конич. зубчатые колёса с прямыми зубьями но методу
обкатки одним или чаще двумя резцами. На этих станках воспроизводится зацепление
нарезаемого зубчатого колеса с воображаемым плоским производящим зубчатым
колесом; при этом два зуба последнего представляют собой зубострогальные
резцы, совершающие возвратно-поступательное движение. Т. о., боковые поверхности
каждого из зубьев нарезаемого зубчатого колеса формируются в результате
движения резцов и обработки находящихся в зацеплении плоского и нарезаемого
зубчатых колёс. Процесс нарезания зубьев происходит при движении резцов
к вершине конуса заготовки, а обратный ход является холостым (в этот период
резцы отводятся от заготовки). Нарезание конич. зубчатых колёс с круговыми
зубьями осуществляется методом обкатки на спец. станках с применением зуборезной
резцовой головки, представляющей собой диск с вставленными по его периферии
резцами, обрабатывающими профиль зуба с двух сторон (первая половина резцов
обрабатывает одну сторону, вторая половина - другую).


Рис. 4. Зубострогальный станок:
а
-
общий вид; б -схема нарезания зубьев на коническом зубчатом
колесе; 1 - обрабатываемое зубчатое колесо; 2-производящее зубчатое колесо;
3-зубострогальные
резцы производящего колеса.





Наиболее распространены зубострогальные
станки для нарезания конич. зубчатых колёс с модулем от 2,5 до 25 мм
и
длиной зуба от 20 до 285 мм, для чернового нарезания и чистовой
обработки крупногабаритных конических прямозубых колёс с модулем до 16
мм,
для
чернового и чистового нарезания конич. колёс с винтовыми зубьями с модулем
до 25 мм.


Зубошевингование (бреющее
резание) производится на зубошевинговальных станках. Основано на взаимном
скольжении находящихся в зацеплении зубьев инструмента и обрабатываемого
зубчатого колеса при встречном движении (рис. 5). По направлению подачи
различают три метода зубошевингования: параллельный, диагональный и касательный.
Инструментом является шевер - дисковый, реечный и червячный. Первые два
типа - для обработки цилиндрич. зубчатых колёс, последний - для червячных.



Рис. 5. Схемы шевингования
цилиндрических зубчатых колёс: а - реечным шевером; б - дисковым
шевером.


На зубошлифовальных станках
производят обработку зубчатых колёс обкаткой и профильным копированием
при помощи фасонного шлифовального круга (рис. 6,а). По исполнению
различают зубошлифовальные станки с вертикальным и горизонтальным расположением
обрабатываемого зубчатого колеса. В процессе шлифования методом обкатки
воспроизводят зубчатое зацепление пары рейка - зубчатое колесо (рис. 6,
б,
в),
в к-ром инструментом является шлифовальный круг (или круги), имитирующий
рейку. Шлифовальные круги совершают вращательное и возвратно-поступательное
движения; последнее - аналогично воображаемой производящей рейке. Обкатываясь
по поворачивающемуся (в обе
стороны) обрабатываемому зубчатому колесу, шлифовальные круги своими торцами
шлифуют поверхности зубьев. По методу обкатки работают также станки с использованием
в качестве инструмента абразивного червяка (рис. 6,г).


На зубохонинговальных станках
осуществляют обработку прямозубых и косозубых колёс с модулем 1,25-6 мм,
а
также зубчатых колёс с фланкированными и бочкообразными зубьями для уменьшения
шероховатости поверхности профиля зубьев. Зубохонингование производят на
станке, аналогичном шевинговальному, при скрещивающихся осях инструмента
(зубчатого хона) и обрабатываемого зубчатого колеса, но не имеющем механизма
радиальной подачи. Устанавливаемое в центрах станка зубчатое колесо совершает,
кроме вращательного (реверсируемого), также я возвратно-поступательное
движение вдоль своей оси.

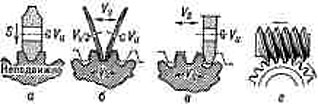

Рис. 6. Схемы зубошлифования:
а
-
по методу профильного копирования фасонным шлифовальным кругом;
6 -
по методу обкатки двумя тарельчатыми шлифовальными кругами;
в -
по методу обкатки одним дисковым шлифовальным кругом, имеющим профиль
зуба рейки; г - по методу обкатки абразивным червяком; Vи
V- скорости вращения соответственно инструмента (шлифовального круга)
и детали (зубчатого колеса); S - поперечная подача шлифовального круга;
Vкругов.


Зубчатый хон представляет
собой зубчатое колесо с геликоидальным профилем, изготовленное из пластмассы
и шаржированное абразивным порошком, зернистость к-рого выбирается в зависимости
от величины припуска (0,025-0,05 мм) и требований к шероховатости
поверхности.
Зубохонингование производят при постоянном давлении между
зубьями обрабатываемого зубчатого колеса и хона ("в распор") или при их
беззазорном зацеплении, при постоянном межцентровом расстоянии. Первый
способ обеспечивает изготовление зубчатых колёс более высокой точности.
Необходимым условием зубохонингования является обильное охлаждение и эффективное
удаление металлической пыли с обрабат. поверхности.


На зубопритирочных станках
после термич. обработки зубчатых колёс производят операцию зубопритирки.
Инструментом служат притиры - чугунные зубчатые колёса, находящиеся в зацеплении
с обрабатываемым зубчатым колесом. Притиры смазывают смесью мелкого абразивного
порошка с маслом. Обрабатываемое зубчатое колесо (рис.7) обкатывают тремя
притирами. Оси притиров со спиральными или прямыми зубьями наклонены к
оси обрабат. зубчатого колеса; ось третьего притира параллельна оси обрабатываемого
зубчатого колеса и вращается попеременно в разных направлениях для обеспечения
равномерной обработки зуба с обеих сторон. Притиры также совершают возвратно-поступательное
движение в осевом направлении на длине около 25 мм.


Рис. 7. Схема притирки зубчатых
колёс: 1, 2, 4 - притиры; 3 - обрабатываемое колесо.





На зубообкаточных станках
обрабатывают незакалённые зубчатые колёса в масляной среде без абразивного
порошка. Обрабатываемое колесо работает в паре с одним или неск. закалёнными
колёсами-эталонами, изготовленными с высокой точностью. В результате давления
зубьев колёс-эталонов в процессе обкатывания и возникающего при этом наклёпа
на поверхностях обрабатываемых зубьев сглаживаются неровности. Этот способ
отделки применим лишь для зубчатых колёс, не требующих высокой точности,
а также не подвергающихся термич. обработке.


На зубозакругляющих станках
обрабатывают зубья пальцевой конич. фрезой, вращающейся и совершающей возвратно-поступательное
движение. За один двойной ход фрезы зубчатое колесо поворачивается на один
угловой шаг. Перемещение инструмента вдоль зуба (рис. 8) осуществляется
под действием вращающегося фасонного кулачка. На станках осуществляют закругление
прямых и косых зубьев зубчатых колёс наружного и внутр. зацепления диаметром
до 320 мм, а также снимают фаски и заусенцы с торцов зубьев после
их нарезки. Во время работы ось инструмента находится в вертикальном положении,
а заготовка наклонена к этой оси под углом 30-45°.



Рис.8.Схемы зубозакругления
наружных (а) и внутренних (б) зубьев.


Станок работает по автоматическому
циклу: быстрый подвод инструмента к заготовке, рабочая подача и возврат
инструмента в исходное положение. Заготовка закрепляется в приспособлении
на оправке.


Лит.: Балакшин Б.
С., Основы технологии машиностроения, М., 1969; Яхин А. Б., Ефимов В. П.,
Технология приборостроения, М., 1955; Технология электроприборостроення,
М. -Л., 1959; Гаврилов А. Н., Технология авиационного приборостроения,
2 изд., М., 1962; Соколовский А. П., Научные основы технологии машиностроения,
М--Л., 1955; Чарнко Д. В., Основы выбора технологического процесса механической
обработки, М., 1963. В. В. Данилевский.
