ЗВУКОВИДЕНИЕ

ЗВУКОВИДЕНИЕ получение
с помощью звука видимого изображения объекта, находящегося в оптически
непрозрачной среде. 3. осн. на проникающей способности звука и особенно
ультразвука
и
их визуализации (см. Звукового поля визуализация).
В 3. обычно используются
упругие колебания в диапазоне частот от 10
кгц до 100
Мгц и
выше. Ультразвуковые волны хорошо проходят через металлы, пластмассы, большинство
строит. материалов, живые ткани и жидкости. По отражению и преломлению
ультразвуковых лучей от границ раздела твёрдое тело - газ (вследствие неодинаковых
скоростей распространения ультразвуковых волн в различных средах) можно
обнаруживать твёрдые тела и газовые пузыри в жидкостях и живых тканях,
а также трещины, раковины и пустоты в твёрдых телах, что используется для
изучения и контроля структуры и геометрии внутр. неоднородностей оптически
непрозрачных тел. 3. выгодно отличается, напр., от рентгеноскопии тем,
что ультразвук легко фокусируется акустич. линзами и зеркалами в узкие,
ограниченные в пространстве пучки (лучи), тогдакак рентгеновские лучи,
обладающие высокой проникающей способностью, практически невозможно сфокусировать-при
рентгеноскопии получаются лишь теневые, силуэтные изображения.

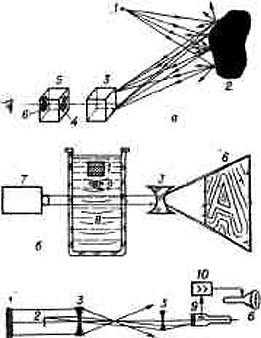

Рис. 2. Схемы звуковидения:
а
- в отражённых лучах (общая схема); б - по методу дифракции;
в
