ЖАТКА

ЖАТКА машина для
скашивания с.-х. культур, формирования и транспортирования скошенной массы
к последующим рабочим органам (Ж. комбайна) или с укладкой её на поле (Ж.
для раздельной уборки). Сведения о Ж. встречаются ещё у Плиния в 1 в. н.
э. Разработка конструкции Ж. относится к 17 в. По свидетельству акад. В.
Ф. Зуева, тульский оружейник Бобрин изобрёл в 1781 Ж., к-рая срезала колосья,
а солому оставляла в поле. В 1833 Жегалов изобрёл "колосожатную машину",
получившую широкую известность. В нач. 19 в. появились Ж. в Англии, США.
В дальнейшем конструкторы Ж. стремились максимально сократить долю ручного
труда в процессе уборки. Была разработана конструкция Ж.-лобогрейки, к-рая
скашивала хлеб и укладывала на платформу; затем рабочий вручную периодически
сбрасывал его на землю. В 1856 была создана Ж.-самосброска с грабельным
механизмом, к-рая автоматически сбрасывала порции хлеба на землю. Ж.-сноповязалка,
применённая впервые в 1867, автоматически связывала срезанную хлебную массу
в снопы. В СССР в основном применяют валковые Ж., к-рые скашивают стебли,
собирают их на платформе и сбрасывают на поле в виде валка. По произ-ву
Ж. (по кол-ву и их суммарной ширине захвата) СССР вышел на первое место
в мире. В 1970 в нашей стране изготовлено более 50 тыс. валковых Ж. и 125
тыс. Ж. для комбайнов.

Ж. для комбайна подразделяют
на платформенные и шнековые. Платформенная Ж. предназначена для уборки
длинностебельных культур. Платформу этой Ж. оборудуют полотняно или цепочно-планчатым
транспортёром. Транспортирующим органом шнековой Ж. (рис. 1) является шнек.
Шнековыми Ж. оборудованы все совр. отечественные и зарубежные зерноуборочные
комбайны. Шнековая Ж. комбайна может быть переоборудована для уборки различных
культур - зернобобовых, люпина, клещевины, а также для подбора скошенных
стеблей из валков при помощи подборщика.

Ж. валковые, навесные (рис.
2), но имеются и прицепные (рис. 3). Навесные Ж. при работе опираются на
копирующие башмаки, выполненные в виде лыж и обеспечивающие хорошую приспособляемость
машины к неровностям рельефа поля и заданную высоту среза. Назначение,
работа и конструкция основных рабочих узлов Ж. комбайна и валковой Ж. одинаковы;
отличие заключается в устройстве и назначении транспортирующих органов.
Осн. рабочие органы Ж.: делители, режущий аппарат, мотовило, транспортёры.
Различают полевой и внутр. делители, а также для уборки прямостоящих и
полёглых растений.

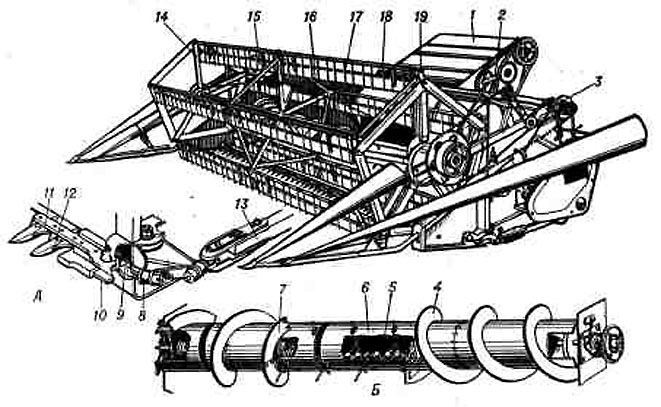

Рис. 1. Шнековая жатка комбайна:
1- плавающий транспортёр; 2 - уравновешивающие пружины; 3- поддержка
мотовила; 4- спиральная лента; 5- пальчиковьга механизм;
6 - кожух шнека; 7- съёмный виток шнека; 8- коромысло; 9-
головка
ножа; 10- соединительное звено ножа; 11 - нож; 12 - палец;
13- шатун; 14- крестовина мотовила; 15-лопасть мотовила;
16 - шнек; 17 - палец граблины мотовила; 18- граблина мотовила;
19- кривошип граблины; А- присоединение ножа режущего аппарата
к шатуну; Б - шнек.

Полевой делитель предназначен
для отделения скашиваемых стеблей от нескашиваемых. Внутр. делитель Ж.
обычно используют в качестве ориентира для направления агрегата с макс.
использованием ширины захвата.

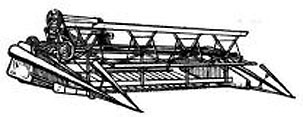

Рис. 2. Навесная жатка для
раздельной уборки.

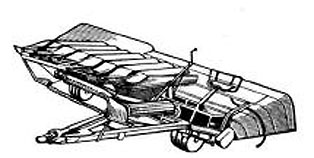

Рис. 3. Прицепная коноплежатка.

Для уборки прямостоящих культур
Ж. оборудуют клиновыми жёстко закреплёнными делителями. Для уборки полёглых
культур на Ж. жёстко крепят прутковый делитель, прижимающий стебли к земле,
или монтируют активный делитель в виде движущегося ножа. Для уборки длинностебельных
хлебов применяют Ж. с торпедными копирующими рельеф поля делителями, имеющими
регулируемые стеблеотводы. Режущий аппарат Ж. срезает стебли по принципу
ножниц. Неподвижная его часть состоит из чугунных или стальных пальцев
с противорежущими пластинками-вкладышами. Подвижная часть (нож) представляет
собой стальную полосу с прикреплёнными трапецеидальными ножами-сегментами.
Нож движется возвратно-поступательно, и острые кромки сегментов перерезают
стебли. Для подъёма полёглых стеблей применяют стеблеподъёмники (лифтёры).

Мотовило, применяемое на
большинстве Ж., служит для подвода стеблей к режущему аппарату, удержания
их во время срезания, очистки режущего аппарата и для сбрасывания стеблей
на платформу. Для уборки прямостоящих культур используют мотовило с жёстко
закреплёнными лопастями. При работе со скоростью более 10 км/ч мотовило
снимают, а над режущим аппаратом по всей его длине натягивают трос. Срезанные
стебли, ударившись о трос, падают на транспортёр. Для уборки полёглых хлебов
используют Ж. с эксцентриковым грабельным мотовилом, которое вместо деревянных
планок снабжено трубами с пружинными пальцами. Пружинные пальцы мотовила
входят в полёглую массу стеблей, поднимают её и удерживают до срезания.

Транспортирующие органы Ж.-
шнек и наклонный транспортёр (Ж. комбайна) либо полотняно- или ремённо-планчатый
транспортёр (валковая Ж.). В средней части шнека находится пальчиковый
механизм. Пальчиковый механизм захватывает поданные шнеком срезанные стебли
и сбрасывает их на наклонный транспортёр. Наклонный транспортёр состоит
из цепочно-планчатой транспортёрной ленты. Планки ленты захватывают массу,
прижимают её к днищу камеры и транспортируют по наклонной плоскости вверх.

* Вместо мотовила над режущим
аппаратом установлен вращающийся против направления движения цилиндр с
убирающимися в него пальцами, к-рые захватывают полёглые стебли, поднимают
их с земли и сбрасывают на поперечный транспортёр.

Полотняно-планчатый транспортёр
применяют в валковых Ж. для перемещения срезанных стеблей к выбросному
окну. Широко применяют бесполотенные транспортёры, выполненные из неск.
рядов ремней с прикреплёнными поперёк короткими планками, к-рые сдвигают
скошенную массу по профилированному листу.

Положение рабочих органов
всех совр. Ж. регулируют на ходу гидравлич., реже механич. и др. устройствами.
Технич. характеристика отечеств. Ж. приведена в табл.

Осн. направлениями совершенствования
конструкций Ж. является увеличение производительности рабочих органов,
повышение надёжности узлов и деталей, снижение затрат на технические уходы.
Лит.:
Изаксон
X. И., Самоходные комбайны СК-3 и СК-4, 3 изд., М., 1963; Справочник конструктора
сельскохозяйственных машин, 2 изд., т. 2, М., 1967; Карпенко А. Н., 3еленев
А. А., Сельскохозяйственные машины, 2 изд., М., 1968.

В. И. Зеников.
