ДВУХВАННАЯ ПЕЧЬ
агрегат из
двух ванн для выплавки стали, в к-ром тепло отходящих газов,< образующихся
в одной из ванн при продувке расплавленного металла кислородом, используется
для нагрева холодной шихты в соседней ванне.

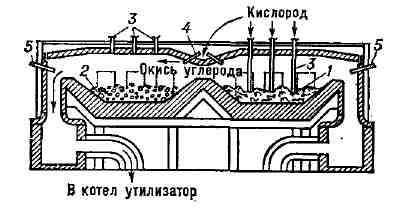

Двухванная сталеплавильная печь: 1
- жидкий металл; 2 - твёрдая шихта; 3 - продувочная фурма;
4 - дожигающая фурма; 5 - резервная топливная горелка.
После нагрева шихты во второй ванне
в неё заливают чугун и начинают продувку, а образующиеся при этом газы
с помощью шиберов направляют в первую ванну, где уже выпущен готовый металл
и загружена холодная шихта (рис.). Идея подобного использования
тепла отходящих газов для сталеплавильных агрегатов была выдвинута ещё
в 1904, однако её реализация стала возможной только в 60-е гг., когда в
металлургии в качестве окислителя стал широко применяться кислород. При
кислородной продувке в отходящих газах значительно увеличилось количество
окиси углерода, последующее дожигание к-рой способствовало более эффективному
прогреву шихты. Производительность Д. п. в 2-4 раза выше, чем мартеновской,
а расход топлива в 10-15 раз меньше. В СССР производительность Д.
п., работающих скрап-рудным процессом с содержанием 60-70% жидкого чугуна
в шихте, превышает 1 млн. т в год (1970).
Лит.: "Сталь", 1966, № 7, с.
599-602; "Сборник трудов института „Стальпроект"", 1968, № 7, с. 11 - 18.
А Б В Г Д Е Ё Ж З И Й К Л М Н О П Р С Т У Ф Х Ц Ч Ш Щ Ъ Ы Ь Э Ю Я
