ГРАБЛИ ТРАКТОРНЫЕ

ГРАБЛИ ТРАКТОРНЫЕ машина для
сгребания скошенной травы и сена в валки. По принципу работы Г. т. разделяют
на поперечные и боковые; по типу рабочих органов - на грабли с пружинными
зубьями и колёсно-пальцевые.

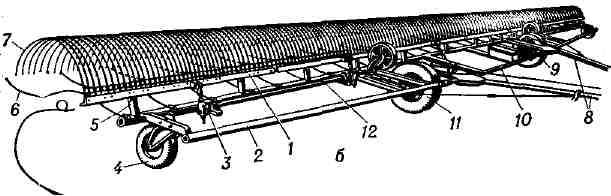

Рис. 1. Поперечные тракторные грабли:
1 - грабельный брус; 2-правая рама; 3- механизм подъёма; 4 - колесо правой
секции; 5 - подшипники грабельного бруса; 6 - очистительные прутки; 7 -
зубья грабель; 8 - сница; 9 - автомат; 10 - рама средней секции; 11 - колесо
средней секции; 12 - вал подъёма; а - пружинный зуб; б - грабли.

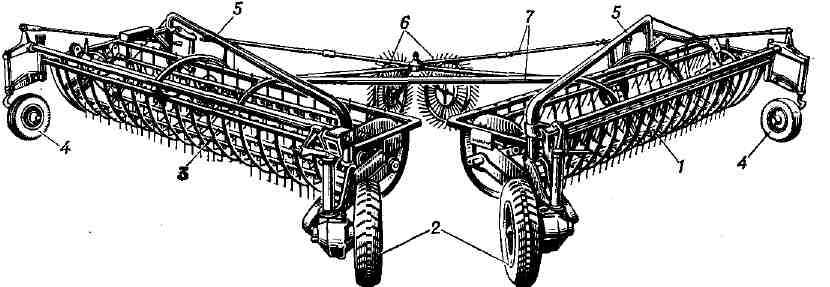

Рис. 2. Боковые тракторные грабли:
1 и 3 - барабанные секции; 2 - приводные колёса; 4 - самоустанавливающееся
колесо; 5 - рама; 6 - пальцевые колёса; 7 - сцепка.

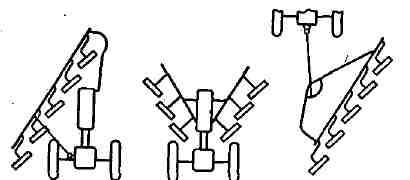

Рис. 3. Схемы агрегатирования колёсно-пальцевых
грабель с трактором.


Поперечными Г. т. сгребают сено в валки,
располагающиеся поперёк направления движения агрегата. Конструкции поперечных
Г. т. различаются в основном шириной захвата. В СССР наиболее распространены
широкозахватные грабли ГП-14 (рис. 1) шириной захвата 14 м.


Г. т. состоят из трёх шарнирно соединённых
грабельных секций с изогнутыми пружинными зубьями, механизма подъёма зубьев,
автоматов и опорных колёс. При движении агрегата зубья сгребают сено. После
заполнения короба, образованного зубьями, тракторист включает механизм
подъёма зубьев; под воздействием очистит. прутьев валок падает на поле.
Затем зубья автоматически возвращаются в исходное положение. На небольших
участках сено сгребают одной средней секцией шириной захвата 6 м. Боковыми
Г. т. можно ворошить траву в прокосах, сгребать сено в валки и оборачивать
последние. Грабли (рис. 2) состоят из двух барабанных секций, опирающихся
на самоустанавливающиеся колёса и расположенных под углом 45° к направлению
движения машины. Барабаны с пружинными зубьями вращаются от приводных колёс.
При движении машины барабаны смещают сено вперёд и в сторону; в результате
образуется слегка скрученный рыхлый валок. Для сгребания и ворошения сена
используют 2 секции, для оборачивания валка - только 1 секцию. Г. т. колёсно-пальцевые
предназначены для тех же операций, что и боковые. Рабочие органы их - вращающиеся
колёса с пальцами , расположены под углом 45° к направлению движения. Грабли
можно размещать относительно трактора в различных положениях (рис. 3).
