ГОЛОГРАФИЯ

ГОЛОГРАФИЯ (от греч. holos -
весь, полный и ...графин), метод получения объёмного изображения
объекта, основанный на интерференции волн. Идея Г. была впервые высказана
Д. Табором (Великобритания, 1948), однако технич. реализация
метода оказалась чрезвычайно сложной и Г. не получила распространения.
Только с появлением лазеров открылись многочисленные и разнообразные возможности
практич. использования Г. в радиоэлектронике, оптике, физике и разл. областях
техники.

Принцип Г. Обычно для получения
изображения к.-л. объекта фотографич. методом пользуются фотоаппаратом,
к-рый
фиксирует на фотопластинке излучение, рассеиваемое объектом. Каждая точка
объекта в этом случае является центром рассеяния падающего света;



Рис. 1. Получение голограммы в слу-чае
интерференции двух плоских световых волн (опорной и сигнальной): 0 - угол
между
направлениями распространения опорной и сигнальной волн; d - расстояние
между соседними тёмными полосками интерференционной картины.



Рис. 2. Структура голограммы, видимая
в микроскоп.



Рис. 3. Восстановление изображений
с помощью голограммы.


она посылает в пространство расходящуюся
сферическую световую волну, к-рая фокусируется с помощью объектива в небольшое
пятнышко на светочувствительной поверхности фотопластинки. Т. к. отражательная
способность объекта меняется от точки к точке, то интенсивность света,
падающего на соответств. участки фотопластинки, оказывается различной.
Поэтому на фотопластинке возникает изображение объекта. Это изображение
складывается из получающихся на каждом участке светочувствительной поверхности
изображений соответствующих точек объекта. При этом трёхмерные объекты
регистрируются в виде плоских двухмерных изображений.


В процессе фотографирования на фотопластинке
фиксируется лишь распределение интенсивности, т. е. амплитуды электромагнитной
волны, отражённой от объекта (интенсивность пропорциональна квадрату амплитуды).
Однако световая волна при отражении от объекта изменяет не только амплитуду,
но и фазу в соответствии со свойствами поверхности объекта в данной точке.
Г. позволяет получить более полную информацию об объекте, т. к. представляет
собой процесс регистрации на фотопластинке не только амплитуд, но и фаз
световых волн, рассеянных объектом. Для этого на фотопластинку одновременно
с волной, рассеянной объектом (сигнальная волна), необходимо
направить вспомогательную волну, идущую от того же источника света (лазера),
с фиксированной амплитудой и фазой (опорная волна, рис. 1).


Интерференционная картина (чередование
тёмных и светлых полос или пятен), возникающая в результате взаимодействия
сигнальной и опорной волн, содержит полную информацию об амплитуде и фазе
сигнальной волны, т. е. об объекте. Зафиксированная на светочувствительной
поверхности интерференционная картина после проявления наз. голограммой.
Если рассматривать голограмму в микроскоп, то в простейшем случае видна
система чередующихся светлых и тёмных полос (рис. 2). Интерференционный
узор реальных объектов весьма сложен.


Для того чтобы увидеть изображение
предмета, голограмму необходимо просветить той же опорной волной, к-рая
использовалась при её получении. В простейшем случае - интерференции
двух плоских волн (двух параллельных пучков) - голограмма представляет
собой обычную дифракционную решётку. Плоская волна, падая на такую
голограмму, частично проходит сквозь неё, сохраняя прежнее
направление, а частично вследствие дифракции преобразуется
в две вторичные плоские волны, распространяющиеся под углом 9 (рис.
3).
Угол
0 связан с шагом решётки d и длиной световой волны (лямбда) формулой:



Как видно из рисунка, волна, к-рая
идёт "вниз", является как бы продолжением сигнальной волны, использовавшейся
при съёмке голограммы (рис. 1). Поэтому она ничем не отличается от волны,
идущей от объекта при непосредственном его наблюдении. Т. о., при просвечивании
голограммы восстанавливается та же самая волна, к-рая исходила от объекта.
В результате этого наблюдатель, смотрящий сквозь голограмму, увидит мнимое
изображение объекта в том месте, где объект находился при съёмке. Волна,
идущая "вверх" (рис. 3), также содержит информацию об объекте и образует
его действительное изображение.

Голограмма <точки. Пусть
свет от лазера падает на точечный объект А и на плоский отражатель, к-рый
создаёт опорную волну (рис. 4). Рассеянная от точечного объекта
волна и опорная волна падают на фоточувствительный слой, на к-ром регистрируется
интерференционная картина. Голограмма в этом случае образуется в
результате интерференции сферической сигнальной волны с плоской опорной
волной и представляет собой систему концентрических тёмных и светлых колец.
Поскольку расстояние между интерференционными кольцами равно

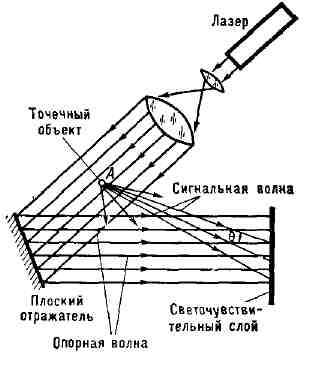

Рис. 4. Получение голограммы точечного
объекта.


, то чередование светлых и тёмных0702-14.jpg
колец становится более частым при приближении к нижнему краю голограммы
(рис. 5).


При просвечивании голограммы плоской
опорной волной в результате дифракции возникают две сферич. волны. Эти
волны формируют действительное и мнимое изображения точки А, к-рые
можно наблюдать под различными углами (рис. 5). Расходящаяся сферическая
волна I создаёт мнимое изображение А' и наблюдатель, воспринимающий
эту волну, видит восстановленное изображение А' за голограммой в
том же месте, где находился реальный объект А. Вторая сходящаяся
сферич. волна II создаёт действительное изображение объекта А",
которое
расположено перед голограммой.

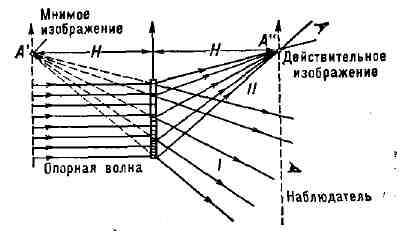

Рис. 5. Действительное А"
и
мнимое А' изображения точки А: Н - расстояние от объекта
до голограммы.



Объёмность голографич. изображений.


Повторяя приведённые рассуждения для
каждой из точек объекта, состоящего , напр., из 4 точек, можно убедиться,
что интерференционная картина, к-рая фиксируется на голограмме, будет содержать
полную информацию о всех 4 точках. При просвечивании голограммы
опорным лучом появятся 2 изображения <- мнимое и действительное,
причём оба изображения будут восприниматься наблюдателем как объёмные.


Мнимое изображение наблюдается, если
смотреть сквозь голограмму, как в окно (рис. 6). Действительно,
в положениях б, в, г мы увидим точку 1, а в положениях в, г,
д <-
точку 3; в положениях в, г наблюдатель увидит одновременно
точки 1, 3 и точки 2, 4, к-рые расположены между ними, т. е. весь объект.

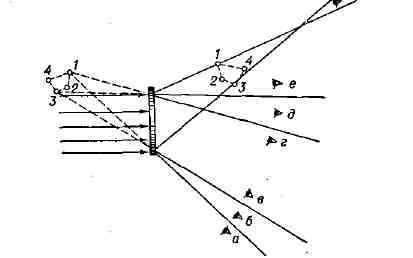

Рис. 6. Голограммы объекта, состоящего
из четырёх точек.



Если наблюдатель переводит взгляд
с точки 2 на точку 3 (или 4), он должен изменить фокусировку глаз,
а если наблюдатель переменит своё место, напр.
от в к г, то изменится
и перспектива изображения. Более того, в некоторых положениях наблюдатель
не увидит точки 4, т. к. она будет заслонена точкой 2 объекта, расположенной
ближе к наблюдателю. Т. о., голографич. изображение является объёмным,
причём зрительное восприятие этого изображения ничем не отличается от восприятия
исходного объекта. Фотографируя мнимое изображение, можно, в зависимости
от места расположения фотоаппарата и его фокусировки, зафиксировать все
эти особенности на снимках (рис. 7). Экспериментально такие голограммы
впервые получили амер. физики Э. Лэйтс и Ю. Упатниекс в 1962.


Действительное изображение также трёхмерно
и обладает всеми упомянутыми свойствами; оно как бы висит перед голограммой,
но наблюдать его несколько труднее.



Свойства голограмм. Голографич.
изображение точки представляет собой пятно,


диаметр0702-17.jpgк-рого
равен:0702-18.jpg <, где D
<-
размер голограммы,0702-19.jpg<-
длина
волны, Н <- расстояние объекта до голограммы. Величина0702-20.jpg
характеризует разрешающую способность голографич. изображения, т. е. различимость
2 близких точек объекта. Одно из замечательных свойств голограммы состоит
в том, что каждый её участок содержит информацию обо всём объекте и поэтому
позволяет восстановить полное изображение объекта (при уменьшении размера
голограммы D ухудшается лишь разрешающая способность изображения).
Следствием этого является высокая надёжность хранения информации, записанной
в виде голограммы. При просвечивании голограмм можно изменить длину опорной
волны (лямбда)<. В этом случае наблюдаются 2 изображения,
но на др. расстоянии Н' от голограммы, определяемом формулой:



Здесь Н


- расстояние между объектом
и голограммой при съёмке,0702-22.jpg


- длина опорной волны при съёмке,


- при просмотре голограммы.
Таким способом можно визуализировать (сделать видимыми) изображения
объектов, записываемых в виде голограмм, полученных с помощью радиоволн
или инфракрасного, ультрафиолетового и рентгеновского излучений.


При просмотре голограмм можно менять
не только длину опорной волны, но и её волновой фронт. Освещая, напр.,
голограмму расходящейся сферич. волной, можно наблюдать увеличенное изображение
предмета. На этом основано устройство голографич. микроскопа.


Возможности Г. существенно расширяются,
если голограмму записывать на толстослойной эмульсии, что было впервые
предложено Ю.Н. Денисюком (СССР, 1962). В этом случае интерференционная
картина получается трёхмерной, благодаря чему голограмма приобретает новые
свойства. В частности, такая голограмма позволяет наблюдать изображение
объекта при освещении её немонохроматическим (белым) светом.


Можно получить цветное голографич.
изображение предмета, если при изготовлении голограммы использовать 3 монохроматич.
лазера, излучающие разные длины волн (напр., синий, жёлтый и красный лучи).
В этом случае запись может производиться на обычную эмульсию, и голограмма
по внешнему виду не будет отличаться от обычной чёрно-белой. Цветное изображение
предмета наблюдается при одновременном освещении голограммы 3 опорными
волнами, соответствующими указанным цветам.


Качество голографич. изображений
зависит
от монохроматичности излучения лазеров и разрешающей способности фотоматериалов,
используемых при получении голограмм. Если спектр излучения лазера
широкий, то при съёмке голограммы каждой определённой длине волны этого
спектра будет соответствовать свой интерференционный узор и результирующая
интерференционная картина будет нечёткой и размытой.
Поэтому при
изготовлении голограмм применяются лазеры с очень узкой спектральной линией
излучения.


Качество интерференционной картины
определяется также разрешающей способностью фотоматериала, т. е. числом
интерференционных линий, к-рое можно фиксировать на 1 мм. Чем больше
это число, тем лучше качество восстановленного изображения. В связи с этим
в Г. применяются фотоматериалы, имеющие высокое разрешение (1000 линий
на 1 мм и более).


Наиболее часто используемые фотографич.
эмульсии представляют собой взвесь светочувствительных зёрен, расположенных
на нек-ром расстоянии друг от друга. Дискретная структура фотоэмульсий
приводит к тому, что на голограмме записывается не непрерывное распределение
яркости интерференционной картины, а лишь её "отрывки". Это создаёт световой
фон, поскольку при просвечивании голограммы свет рассеивается на проявленных
зёрнах. В связи с этим ведутся широкие поиски беззернистых фотоматериалов,
к-рые, кроме того, позволяли бы производить стирание и повторную запись
информации, что очень важно для ряда голографич. применений. Уже получены
первые голограммы на мелкодоменных магнитных плёнках, фотохромных стёклах
и плёнках, на кристаллах и на др. материалах.


На качество голографич. изображений
влияют также условия съёмки. При использовании лазеров непрерывного излучения
время экспозиции меняется от долей секунды до десятков минут (в зависимости
от размеров объекта и голограммы). В течение этого времени недопустимы
к.-л. смещения объекта, фотопластинок и оптич. элементов схемы на расстояния,
сравнимые с длиной волны0702-24.jpg.
В противном случае интерференционная картина будет смазана. Эти трудности
исключаются при использовании импульсных лазеров, обеспечивающих мощное
световое излучение в течение очень коротких промежутков времени (до 10-9сек).
При
таком малом времени экспозиции легко получать голограммы объектов, движущихся
со скоростями порядка 1000м/сек (рис. 8).


Применение Г. Импульсная Г.
открывает возможность фиксировать и анализировать быстро протекающие процессы.
Большой интерес, напр., для ядерной физики и физики элементарных частиц
представляет изучение следов (т р е-к о в) частиц в трековых камерах. Для
этой цели пока применяется стереоско-пич. съёмка. Голографич. методы оказываются
здесь весьма эффективными, поскольку они позволяют зафиксировать информацию
о всём объёме камеры. При восстановлении можно рассматривать изображение
в различных сечениях камеры, что позволяет легко разделить треки, соответствующие
разным частицам. Число частиц, регистрируемых на голограмме, может быть
очень большим (порядка 1000). Аналогично можно изучать динамику распределения
неоднородностей в туманах, жидкостях и др. прозрачных средах.


Перспективно применение импульсной
Г. в интерферометрии. На одной и той же фотопластинке в различные моменты
времени записываются 2 голограммы исследуемого объекта. При восстановлении
обе волны, несущие информацию об объекте, накладываются друг на друга.
Если за время между экспозициями с объектом произошли к.-л. изменения,
то на восстановленном изображении появляется система интерференционных
полос. Расшифровывая полученную интерференционную картину, можно определить
происшедшие изменения. Этот метод позволяет измерять очень небольшие (порядка
долей мкм) деформации объектов со сложной формой поверхности, обусловленные
вибрацией, нагреванием и т. п. Его можно использовать также для неразрушающего
контроля изделий, для исследования взрывов, ударных волн, образующихся,
напр., при полёте пули (рис. 8), для изучения потоков газа в сверхзвуковом
сопле, для исследования плазмы и т. д.


Применение Г. открывает принципиальную
возможность создания объёмного цветного телевидения. Действительно,
голограмму объекта можно зафиксировать на светочувствительной поверхности
передающей
телевизионной трубки,
а затем передать её по радио- или оптич. каналу.
На приёмном конце голограмму можно восстановить, записав её, напр., на
светочувствительной плёнке. Это позволит наблюдать трёхмерное изображение
объекта. Реализация такой системы даже для спец. применений пока связана
с большими технич. трудностями (разрешающая способность телевизионных передающих
трубок очень низка, что затрудняет восстановление объёмных изображений;
отсутствуют достаточно мощные лазеры видимого диапазона, к-рые необходимы
для получения голограмм реальных объектов, и т. п.).


Методы Г. открывают возможность создания
новых систем памяти, представляющих большой интерес для прогресса вычислительной
техники.
Г. позволяет реализовать плотность записи порядка 107-108двоичных
единиц
информации на 1 см2 светочувствительной поверхности,
что на несколько порядков выше, чем у существующих систем памяти. Кроме
того, голографич. запись характеризуется высокой надёжностью; выход из
строя небольших участков голограммы приводит лишь к нек-рому ухудшению
качества воспроизведения (см. выше). Голографич. устройства памяти
с большой ёмкостью были предложены в 1966 А. Л. Ми-каэляном и В. И. Бобриневым
(СССР). Они основаны на записи большого числа голограмм на одну
и ту же поверхность

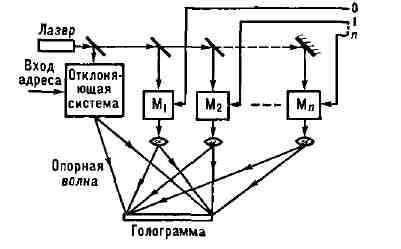

Рис. 9. Голографическое запоминающее
устройство; M.
(или
объём) фотоматериала. Для того чтобы изображения не накладывались
друг на друга, при записи каждого из них изменяют угол падения опорной
волны на светочувствительный слой (рис. 9). Опорный луч, прежде
чем попасть на голограмму, проходит через отклоняющую систему, к-рая устанавливает
направление опорного луча в соответствии с введённым в неё адресом. Каждому
адресу соответствует своё направление опорного луча. Сигнальный луч делится
на n каналов, в каждый из к-рых включён модулятор М. При наличии
управляющего напряжения он пропускает луч лазера, а при отсутствии напряжения
становится непрозрачным. На выходе модуляторов возникает комбинация n
лучей,
к-рые вместе с опорным лучом записываются в виде голограммы. При накоплении
информации в запоминающем устройстве на адресный вход подаются поочерёдно
все адреса, а на сигнальный - соответствующие числа.


При считывании информации отклоняющая
система устанавливает угол падения считывающего опорного луча, соответствующий
заданному адресу, и голограмма формирует изображение в виде системы ярких
точек, количество и взаимное расположение к-рых определяется комбинацией
включённых при записи модуляторов. Это изображение проецируется на систему
фотоприёмников, на выходе к-рых сигналы дают считанное число. Уже удалось
записать последовательно до 1000 голограмм 32-разрядных чисел на участке
поверхности с диаметром ок. 2 мм.


Рис. 10. Вверху - транспарант (матрица)
голографического запоминающего устройства; внизу - изображение матрицы.





Др. вариант голографич. запоминающего
устройства позволяет записывать большие количества чисел, к-рые предварительно
преобразуются в матрицы-транспаранты (рис. 10). Каждая матрица записывается
в виде голограммы на небольшом участке фотопластинки (порядка 1-2 мм).
Переключение луча с одной голограммы на другую осуществляется двухкоординатной
системой отклонения, причём при любых углах отклонения опорный и сигнальные
лучи совмещены на голограмме. При считывании информации каждая голограмма
освещается опорным лучом, восстанавливающим изображение соответствующей
матрицы (рис. 10). Это изображение падает на мозаику фотодиодов,
соединённых т. о., чтобы можно было выбрать любое число из восстановленной
матрицы. Время считывания произвольного числа определяется мощностью лазера
и чувствительностью фотодиодов и может быть сделано очень малым (10-7
-10-8 сек). Ёмкость голографич. систем памяти при произвольной
выборке информации с высокой скоростью может достигать 109 двоичных
единиц.

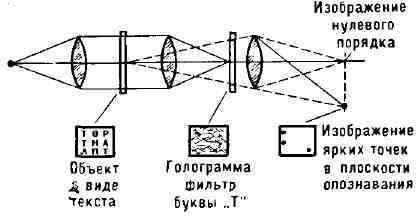

Рис. 11. Голографическое опознавание
образов.


Перспективна возможность использования
принципов Г. для создания спец. вычислительных устройств, в к-рых проводятся
те или иные математич. операции над информацией, записанной в виде голограммы.
Наибольшее внимание при этом уделяется созданию устройств для поиска заданной
информации и опознавания образов. Термин "опознавание" означает сравнение
изображений 2 объектов и установление соответствия между ними. Такие устройства
могут применяться для автоматич. чтения информации, для классификации различных
объектов, для дешифровки сложных изображений и т. д. Возможность опознавания
образов основана на свойстве голограмм восстанавливать изображение объекта
только в том случае, если считывающий пучок света совпадает по форме с
опорным лучом, использовавшимся при съёмке. Пусть, напр., имеется голограмма,
на к-рой записана интерференция между светом точечного источника и светом,
прошедшим через транспарант с буквой "Т" (рис. 11). Если затем голограмму
освещать светом, проходящим через транспарант, на к-ром записаны разные
буквы, то только в случае той же буквы "Т" мы увидим изображение яркой
точки. Такая голограмма является своеобразным фильтром, с помощью к-рого
можно, напр., установить наличие буквы "Т" в к.-л. сложном тексте и быстро
определить число этих букв. Этот способ был, в частности, опробован для
опознавания отпечатков пальцев. Для одного из восьми сходных отпечатков
был изготовлен голографич. фильтр, с помощью к-рого производилось
опознавание в рассмотренной выше установке. Фотографич. копии всех отпечатков
последовательно вводились в схему, и наблюдалось изображение в плоскости
опознавания. Оказалось, что яркая точка возникала только в одном случае,
что говорит о высокой избирательности данного метода. Важно отметить, что
достаточно уверенное опознавание происходит и в том случае, когда имеется
лишь часть отпечатка. Напр., при наличии половины отпечатка яркость изображения
точки уменьшается всего на 10%. Экспериментально установлено, что опознавание
естественных объектов сложной формы (напр., отпечатков пальцев) происходит
более надёжно, чем знаков, букв или простых фигур. Напр., при опознавании
букв возможны ошибки по сходности начертания (О и С, П и Е и др.).
С применением Г. для опознавания образов тесно связано использование её
для кодирования информации. В этом случае при съёмке голограммы в канале
опорного луча устанавливается спец. элемент (напр., диффузное стекло),
создающий сложную форму волнового фронта. Чтобы наблюдать восстановленное
изображение, необходимо использовать ту же самую опорную волну. Это оказывается
возможным только при использовании того же экземпляра диффузного стекла,
к-рый применялся при съёмке голограммы. Высокая степень кодирования связана
с тем, что опорный луч, прошедший через диффузное стекло, превращается
в протяжённый монохроматич. источник света, к-рый является набором большого
числа точечных излучателей, имеющих определённое соотношение амплитуд и
фаз. Поэтому вероятность того, что различные экземпляры диффузных стёкол
будут одинаковыми в указанном смысле, чрезвычайно мала.



Большой интерес представляет применение
Г. для формирования заданных волновых фронтов. Известно, напр.,
что оптич. объективы не могут быть сделаны идеальными и всегда вносят
искажения в формируемые ими изображения. Для каждого объектива можно изготовить
голограмму, корректирующую эти искажения. С усовершенствованием техники
Г. окажется возможной реализация спец. "голографических объективов", представляющих
собой набор заранее изготовленных голограмм, заменяющих линзовые объективы
и свободных от аберраций оптических систем.

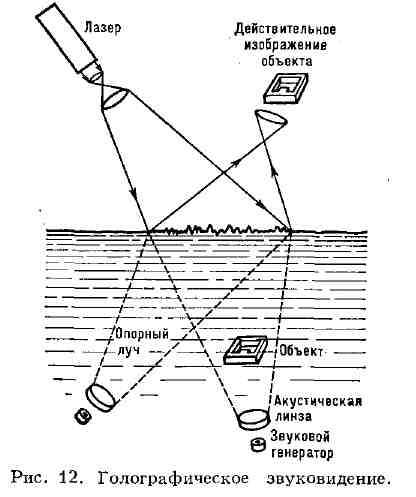

Голографич. метод применим также в
случаях звуковых и ультразвуковых волн. Если на объект, помещённый в непрозрачную
жидкость, воздействовать звуковым генератором, то на поверхности жидкости
можно создать звуковую голограмму (рис. 12). Для этого необходим
вспомогательный источник звука, создающий опорную волну. Если звуковую
голограмму, образующуюся в результате интерференции звуковых волн (опорной
и сигнальной), осветить лазером, то можно увидеть объёмное изображение
предмета. Голографическое "звуковидение" важно, в частности, для исследований
внутр. органов животных и людей.


Лит.: Лэйт Э. и Упатниекс Ю.,
Фотографирование с помощью лазеров, "Успехи физических наук", 1965, т.
87, в. 3; Сороко Л. М., Голография и интерференционная обработка информации,
там же, 1966, т. 90, в. 1; Микаэлян А. Л., Голография, М., 1968; Гудмен
Д., Введение в Фурье-оптику, пер. с англ., М., 1970.

А. Л. Микаэлян.

А Б В Г Д Е Ё Ж З И Й К Л М Н О П Р С Т У Ф Х Ц Ч Ш Щ Ъ Ы Ь Э Ю Я
