ГОДОГРАФ

ГОДОГРАФ (от греч. hodos - путь,
движение, направление и ...граф) в механике, кривая, представляющая
собой геометрич. место концов переменного (изменяющегося со временем)
вектора,

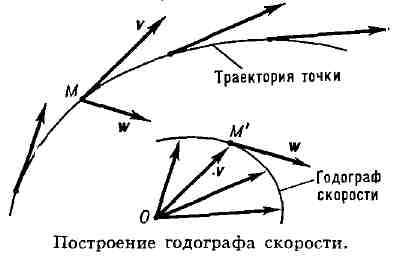

значения к-рого в разные моменты времени отложены от общего начала О (см.
рис.). Понятие Г. было введено англ. учёным У. Гамильтоном. Г. даёт
наглядное геометрич. представление о том, как изменяется со временем физич.
величина,



изображаемая переменным вектором, и
о скорости этого изменения, имеющей направление касательной к Г. Напр.,
скорость точки является величиной, изображаемой переменным вектором v.
Отложив
значения, к-рые имеет вектор v в разные моменты времени, от начала
О, получим Г. скорости; при этом величина, характеризующая быстроту изменения
скорости в точке М, т. е. ускорение то в этой точке, имеет для любого
момента времени направление касательной к Г. скорости в соответствующей
его точке (М'). С.М. Торг.
