ГИРООРБИТАНТ гироорбита,
гиробинормаль, гироскопическое устройство для определения угла рыскания
(отклонения от плоскости орбиты) искусств. спутника Земли. Г. представляет
собой трёхстепенной астатич. гироскоп, у к-рого относительно оси вращения
наружного карданова кольца приложен вводимый пружинами восстанавливающий
момент, а также момент демпфирования. Г. по принципу действия схож с маятниковым
гирокомпасом, но роль маятника в нём выполняют пружины. Прибор (см. рис.)
устанавливается на спутнике, к-рый по сигналам от индикатора вертикали
стабилизируется относительно местной вертикали. При <этом, если угол
рыскания спутника равен нулю, то ось вращения наружного карда-нова кольца
2 располагается по касательной к орбите, а ось Oz гироскопа - по нормали
к ней. При отклонении оси гироскопа от указанного направления, вследствие
того что движение спутника по орбите представляет собой вращение с угловой
скоростью Coи вследствие наличия пружин 3, возникают моменты, стремящиеся совместить
ось Oz гироскопа с вектором Coустойчивым. При возникновении у спутника угла рыскания плоскость наружного
карданова кольца 2 выходит из совмещения с плоскостью орбиты и с потенциометра
5, установленного на оси вращения гирокамеры /, снимается угол рыскания
спутника. Существуют др. схемы Г., близкие к схеме гирокомпаса с косвенной
коррекцией. При этом сигнал для системы коррекции формируется на основании
показаний индикатора вертикали, установленного на борту спутника. Г. широко
используют в качестве курсового прибора, с помощью к-рого спутник ориентируется
по азимуту относительно орбитальной системы координат.

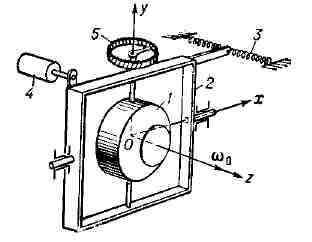

Принципиальная схема гироорбнтанта.
Oxyz< - система координат, связанная <с гирокамерой; 1< -
гирокамера с ротором; 2< - наружное карданово кольцо; 3< -
пружина; 4< - демпфер; 5< - потенциометр.




А.-Ю. Ишлинский, С. С. Ривкин.
