ГИДРОИЗОЛЯЦИЯ
(от
гидро... и изоляция), защита строит, конструкций, зданий и сооружений от
проникновения воды (антифильтрац. Г.) или материала сооружений от вредного
воздействия омывающей или фильтрующей воды или др. агрессивной жидкости
(антикорроз. Г.). Работы по устройству Г. наз. гидроизоляционными работами.
Г. обеспечивает нормальную эксплуатацию зданий, сооружений и оборудования,
повышает их надёжность и долговечность.
Антифильтрационная Г. применяется
для защиты от проникновения воды в подземные и подводные сооружения (подвалы
и заглублённые помещения зданий, транспортные туннели, шахты, опускные
колодцы и кессоны), через подпорные гидротехнич. сооружения (плотины, их
экраны, понуры, диафрагмы), а также для защиты от утечки экс-плуатационно-технич.
или сбросных вод (каналы, туннели и др. водоводы, бассейны, отстойники,
резервуары и др.).
Антикоррозионная Г. предназначена
для защиты материала сооружений от химически агрессивных жидкостей и вод
(минерализованные грунтовые воды, мор. вода, сточные воды пром. предприятий),
от агрессивного воздействия атмосферы (надземные металлич. конструкции,
гидротехнич. сооружения в зоне переменного уровня воды) и от электрокоррозии,
вызываемой блуждающими токами (опоры линий электропередач, трубопроводы
и др. подземные металлич. конструкции ).
По виду осн. материала различают
Г. асфальтовую, минеральную, пластмассовую и металлическую (см. Гидроизоляционные
материалы); по способу устройства (рис. 1) - окрасочную, штукатурную, оклеечную,
литую, пропиточную, инъекционную, засыпную, монтируемую; по основному назначению
и конструктивным особенностям - поверхностную, шпоночную, работающую "на
прижим" и "на отрыв", уплотняющую швы и сопряжения, комплексного назначения
(теп-логидроизоляция, пластичные компенсаторы). Важнейшие виды Г. характеризуются
след, особенностями.
Окрасочная Г. (горячая и
холодная) выполняется в виде тонкого (до 2 мм) многослойного покрытия,
обычно из битумных и полимерных лаков и красок, для противокапиллярной
и антикоррозионной защиты железобетонных и ме-таллич. конструкций. Наиболее
надёжны горячие битумно-полимерные и холодные эпоксидно-каучуковые покрытия.
Всё большее применение получают новые полимерные материалы холодного от-верждения.
Штукатурная Г. (горячая и
холодная) представляет собой многослойное (до 2 см) покрытие; наиболее
распространены для железобетонных сооружений цементный торкрет (см. Торкретирование),
холодные и горячие асфальтовые штукатурные растворы и мастики, не требующие
защитного ограждения и позволяющие механизировать процесс их нанесения.
Расширяется применение по-лимербетонных и полимерцементных покрытий, коллоидного
цементного раствора.
Оклеечная Г. производится
наклейкой рулонных материалов в виде многослойного (обычно в 3-4 слоя)
покрытия с обязат. защитой поверхностными стяжками и стенками. Несмотря
на большое распространение, оклеечная Г. в ряде случаев заменяется окрасочной
и штукатурной Г. Отличается повыш. тре-щиностойкостью; совершенствование
её идёт по пути применения полимерных плёнок, стеклопластиков.
Литая Г.- наиболее надёжный
вид Г.; выполняется, как правило, из горячих асфальтовых мастик и растворов
разливкой их по горизонтальному основанию (в 2-3 слоя общей толщиной 20-
25 мм) и заливкой за стенку или опалубку на стенах (толщиной 30-50 мм);
вследствие сложности и дороговизны выполняется в особо ответств. случаях.
Развитие её идёт по пути применения ас-фальтокерамзитобетона, битумоперлита,
пеноэпоксидов и др. пенопластов.
Засыпная Г. устраивается
засыпкой сыпучих гидроизоляц. материалов в водонепроницаемые слои и полости,
напр., ограждённые опалубкой. Аналогична по конструкции и назначению литой
Г., но имеет большую толщину (до 50 см) и комплексное теплогидроизоляц.
назначение (гидрофобные пески и порошки, ас-фальтоизол) при небольшой водонепроницаемости.
Пропиточная Г. выполняется
пропиткой строит, изделий из пористых материалов (бетонные плиты и блоки,
асбестоцементные листы и трубы, блоки из известняка и туфа) в органическом
вяжущем (битум, кам.-уг. пек, петролатум, полимерные лаки). Пропиточная
Г. наиболее надёжна для сборных элементов, подвергающихся интенсивным механич.
воздействиям (сваи, трубы, тюбинги, фундаментные блоки).
Инъекционная Г. осуществляется
нагнетанием вяжущего материала в швы и трещины строит, конструкций или
в примыкающий к ним грунт методами, аналогичными устройству противо-филътрационных
завес; используется, как правило, при ремонте Г. Для её устройства всё
шире применяются новые полиптеры (карбамидные, фурановые смолы).

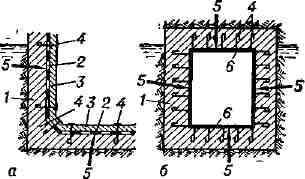

Рис. 2. Конструкция гидроизоляции
подземных сооружений: а - при одностороннем напоре воды (подвал здания);
б -при двустороннем напоре воды (подземный канал); 1 - несущая конструкция;
2 - поверхностная гидроизоляция; 3 - бетонное основание; 4 - уплотнение
деформационного шва; 5 - напорный фронт воды.
Монтируемая Г. выполняется
из специально изготовленных элементов (металлич. и пластмассовые листы,
профильные ленты), прикрепляемых к осн. сооружению монтажными связями.
Применяется в особо сложных случаях. Совершенствование её идёт по пути
использования стеклопластиков, жёсткого поливинилхлорида, индустриального
изготовления сборных железобетонных изделий, покрытых в заводских условиях
окрасочной или штукатурной Г.
Наиболее распространённый
конструктивный вид Г. - поверхностные покрытия в сочетании с уплотнением
деформационных или конструктивных швов и устройством сопряжений, обеспечивающих
непрерывность всего напорного фронта сооружения. Поверхностные Г. конструируются
таким образом, чтобы они прижимались напором воды к изолируемой несущей
конструкции (рис. 2); разработаны также новые виды конструктивной Г., работающей
"на отрыв".

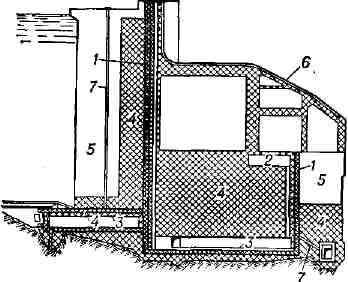

Рис. 3. Уплотнение деформационного
шва здания ГЭС (поперечный разрез по зданию станции): 1 - вертикальная
асфальтовая шпонка с электрообогревом; 2 - смотровой колодец; 3 - горизонтальная
асфальтовая шпонка; 4 - заполнение шва холодной асфальтовой штукатуркой;
5 - полый шов; 6 - уплотнение железобетонным брусом; 7 - труба для подлива
асфальтовой мастики.
Существ, значение в Г. сооружений
имеют уплотнения деформационных швов (рис. 3); они устраиваются для придания
швам водонепроницаемости и защиты их от засорения грунтом, льдом, плавающими
телами. Помимо водонепроницаемости, уплотнения должны также обладать высокой
деформатив-ной способностью, гибкостью, с тем чтобы они могли свободно
следовать за деформациями сопрягаемых элементов или секций сооружения.
Наиболее распространённые типы уплотнений - асфальтовые шпонки и прокладки,
металлич. диафрагмы и компенсаторы, резиновые и пластмассовые диафрагмы,
прокладки и погонажные
герметики. Предусматривается также широкое применение битум-но-полямерных
герметиков, стеклопластиков и стеклоэластиков, позволяющих создавать более
простые и надёжные уплотнения.
Г., работающая "на о т-р
ы в", выполняется в виде покрытий, наносимых на защищаемую конструкцию
со стороны, обратной напору воды (рис. 4). Применяется гл. обр. при ремонте
и восстановлении Г. сооружений (напр., путём оштукатуривания изнутри затопляемых
подвалов зданий) и для Г. подземных сооружений, несущие конструкции к-рых
бетонируются впритык к окружающему грунту или скальному основанию - туннели,
опускные колодцы, подземные помещения большого заглубления (при антифильтрационной
их защите). Для устройства Г. этого типа применяются гидроиэоляц. покрытия,
допускающие анкеровку за осн. конструкцию (литая и монтируемая Г.) либо
обладающие высокой адгезией к бетону при длит, воздействии воды (цементный
торкрет, холодная асфальтовая и эпоксид-ная окрасочная Г.).

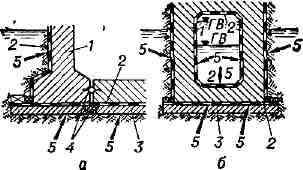

Рис. 4. Поверхностная гидроизоляция,
работающая "на отрыв": а - асфальтовая гидроизоляция; 6 - металлическая
гидроизоляция: 1 - несущая конструкция; 2 - поверхностная гидроизоляция;
3 - защитное ограждение; 4 - стальные анкеры; 5 - напорный фронт воды;
6 - стальная обшивка.
Комплекс работ по устройству
Г. включает: подготовку основания, устройство гидроизоляц. покрова и защитного
ограждения, уплотнение деформац. швов и сопряжений Г. При выборе типа Г.
отдают предпочтение таким покрытиям, к-рые, при
равной надёжности и стоимости, позволяют комплексно механизировать гидроизоляц.
работы, ликвидировать их сезонность. В СССР разработаны новые типы гидроизоляц.
устройств, успешно разрешающие эти проблемы: асфальтовые штукатурные и
полимерные окрасочные, пропиточные и монтируемые Г.
Лит.: Попченко С. H., Старицкий
M. Г., Асфальтовые гидроизоляции бетонных и железобетонных сооружений.
М, -Л., 1962; Hосков С. К., Устройство гидроизоляции в промышленном строительстве,
M., 1963; .Строительные нормы и правила, ч. 3, раздел В,гл. 9. Гидроизоляция
и па-роизоляция, M., 1964; Нечаев Г. А., Федотов E. Д., Применение пластических
масс для гидроизоляции зданий, Л. -M., 1965; Указания по проектированию
гидроизоляции подземных частей зданий и сооружений. CH 301-65, M., 1965;
Бовин Г. П., Возведение водонепроницаемых сооружений из бетона и железобетона,
M., 1969.
Г. П. Бовин, С. Н. Попченко.
