ГЕОХИМИЧЕСКАЯ ДИАГРАММА
парагенетическая диаграмма, графическое изображение последовательности
кристаллизации и последующих преобразований минералов, а также их парагенетических
ассоциаций. Г. д. изображают обычно последовательность выделения минералов
в какой-либо конкретной породе, месторождении или типе руд.

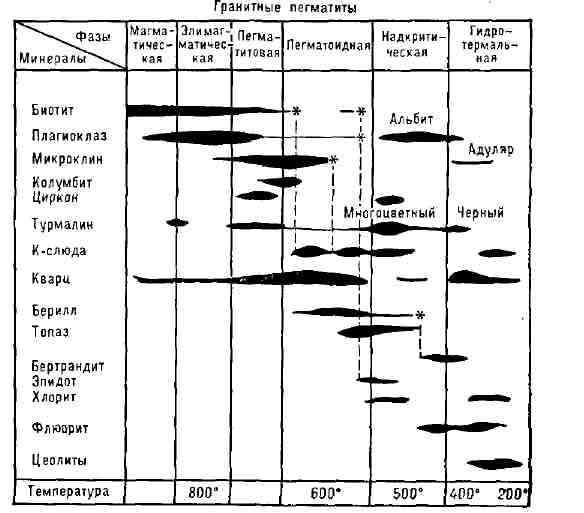

На ось абсцисс наносятся
темп-ры кристаллизации соответствующих минералов, на ось ординат - отдельные
минералы, расположенные сверху вниз в последовательности их выделения.
Градуировка темп-ры даётся по геол. термометрам (см. Геологическая термометрия)
- минералам, обладающим определённой темп-рой плавления (с поправкой на
давление) или известной темп-рой полиморфного превращения. Время начала
и конца выделения минерала на диаграмме обозначается горизонтально вытянутыми
фигурами. Чем обильнее выделение минерала, тем шире фигура по вертикали.
Несколько последовательных фигур для одного и того же минерала означает
существование нескольких генераций минерала (см. Генерация минералов).
Звёздочка в конце фигуры обозначает растворение этого минерала или замещение
его другим. В конце пунктирной линии указывается начало выделения замещающего
минерала. Каждой фазе (вертикальные графы) отвечает определённая парагенетич.
ассоциация минералов. При сопоставлении химич. составов выделившихся минералов
на Г. д. можно установить последовательность и масштаб фиксации в них химич.
элементов.
Г. д. Составляются при геол.
поисках и разведке месторождений, при изучении их генезиса, при классификации
типов руд и т. д. Методика составления Г. д. разработана акад. А. Е. Ферсманом.
Лит.: Ферсман А. Е., Пегматиты,
3 изд., М., 1940; его же, Геохимия, т. 2, Л., 1934; Щербина В. В., Геохимия,
М.-Л., 1939. В. В. Щербина.
