ГЕОМЕТРИЯ РЕЗЦА

ГЕОМЕТРИЯ РЕЗЦА форма
и углы заточки режущей части резца. Г.р. влияет на характер процесса резания
материалов, на его производительность и экономичность, качество обработанной
детали, стойкость (время работы до нормального затупления) резца и т. п.
Все определения по Г. р., приводимые ниже, справедливы для др. режущих
инструментов (свёрл, протяжек, фрез). Режущую часть составляют рабочие
поверхности (рис. 1): передняя, по которой сходит образующаяся в процессе
резания стружка, задняя главная и задняя вспомогательная, обращённые к
обрабатываемой поверхности заготовки. Рабочие поверхности при пересечении
образуют режущие кромки.

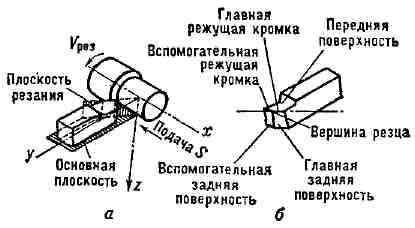

Рис. 1. Схема процесса резания
(а) и основные элементы резца (б).


Главная режущая кромка, выполняющая
осн. работу при резании, образуется в результате пересечения передней и
главной задней поверхности; вспомогательная режущая кромка - при пересечении
передней и вспомогат. задней поверхности. Место сопряжения главной и вспомогат.
режущих кромок наз. вершиной резца. Вершина резца - наиболее ослабленная
его часть, определяющая прочность режущей части кромки резца в целом; поэтому
для повышения прочности вершина резца делается либо закруглённой (с радиусом
0,5-2 мм), либо в виде прямолинейной переходной режущей кромки (длиной
0,5-3 мм).


Элементы режущей части резца
подразделяют на статические, определяющие углы заточки инструмента, и кинематические,
зависящие от характера процесса резания и от установки резца. Углы заточки
определяют форму режущей части при проектировании, изготовлении и контроле
резца. Режущая часть резца имеет форму клина, заточенного под определёнными
углами. Для определения углов установлены следующие координатные плоскости:
плоскость резания и основная плоскость. Плоскость резания - это плоскость,
касательная к поверхности резания и проходящая через гл. режущую кромку.
Основная плоскость - плоскость, параллельная продольной (параллельной оси
заготовки) и поперечной (перпендикулярной оси заготовки) подачам
резца. Эти координатные плоскости взаимно перпендикулярны. Гл. углы резца
определяются в главной секущей плоскости, перпендикулярной проекции гл.
режущей кромки на осн. плоскость (рис. 2). Главный задний угол
- угол между гл. задней поверхностью резца
и плоскостью резания. При выборе заднего угла, во избежание трения задней
поверхности резца об обрабатываемую поверхность и поверхность резания,
учитывают величину подачи: чем она больше, тем больше задний угол.

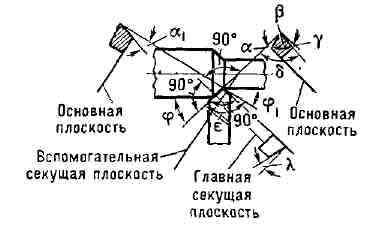

Рис. 2. Углы резания.






Угол заострения
- угол между передней и гл. задней поверхностями резца. Главный передний
угол - угол между передней поверхностью резца
и плоскостью, перпендикулярной плоскости резания. Выбор переднего угла
зависит прежде всего от фи-зико-механич. свойств обрабатываемого материала.
Чем больше передний угол, тем легче процесс образования стружки, тем меньше
усилие резания и затрачиваемая мощность. Чем выше твёрдость обрабатываемого
материала, тем меньшие значения передних углов резца принимают для его
обработки.


Угол резания
- угол между передней поверхностью резца и плоскостью резания. Гл. угол
в плане - угол между направлением подачи
и проекцией гл. режущей кромки на осн. плоскость; вспомогат. угол в плане -
угол между направлением подачи и проекцией вспомогат. режущей кромки на
осн. плоскость. Углыи определяют,
с одной стороны, условия работы режущей
кромки, а с другой - распределение нагрузки от силы резания. Чем меньше
угол в плане, тем (при неизменной глубине резания и подаче) меньше
тепловая и силовая нагрузки на единицу длины гл. режущей кромки, а следовательно,
лучше условия работы. Уменьшение угла в плане ниже оптимального значения
может привести к чрезмерной деформации обрабатываемой заготовки, к снижению
точности обработки и вибрациям. Угол при вершине в плане
- угол между проекциями режущих кромок на осн. плоскость:
. Угол в плане переходной (прямолинейной) режущей кромки -
угол между направлением подачи и проекцией переходной режущей кромки на
осн. плоскость: обычно . Угол
наклона главной режущей кромки
- угол, заключённый между режущей кромкой и линией, проведённой через вершину
резца параллельно осн. плоскости; угол
положительный, когда вершина резца - наинизшая точка режущей кромки; отрицательный,
когда вершина резца - наивысшая точка, и равен нулю, если гл. режущая кромка
параллельна осн. плоскости. Угол оказывает влияние
на направление схода стружки.


Лит. см. при ст. Обработка
металлов резанием. В. В. Данилевский.
