ВНЕЦЕНТРЕННОЕ РАСТЯЖЕНИЕ СЖАТИЕ

ВНЕЦЕНТРЕННОЕ РАСТЯЖЕНИЕ СЖАТИЕ стержня
(в сопротивлении материалов), деформация, возникающая при действии на стержень
двух равных и противоположно направленных продольных сил, параллельных
оси стержня; один из видов сложного сопротивления. В. р.-с. характеризуется
сложением деформаций от изгиба и от продольных сил. При В. р.-с. в точках
поперечного сечения с текущими координатами у и z, взятыми
относительно гл. центр, осей (рис.), нормальные напряжения определяются
по формуле:

в к-рой F - площадь поперечного сечения,
Iи I - моменты инерции сечения,
iи
i- радиусы инерции сечения,
уи zкоординаты
точки приложения продольной силы
N. Нормальные напряжения линейно
гависят от координат и достигают макс, значений в точках поперечного сечения,
наиболее удалённых от нейтральной линии, положение к-рой определяется отрезками
аи аотсекаемыми на координатных
осях:

Если продольная сила приложена в границах
ядра
сечения, то нейтральная линия либо лежит за пределами сечения, либо
касается контура сечения, при этом эпюра нормальных напряжений становится
однозначной. Случаи В. р.-с. часто встречаются при расчётах фундаментов,
арок, рам и др. конструкций.

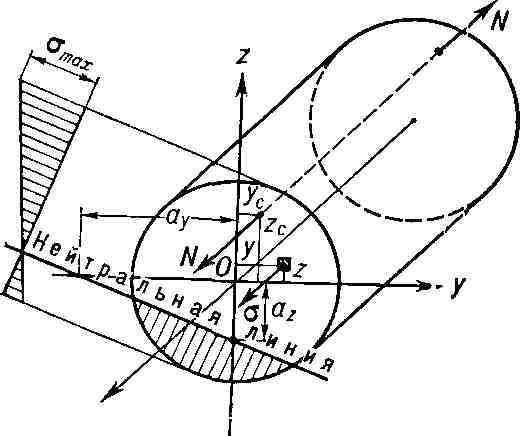

Внецентренное растяжение-сжатие стержня.

Л. В. Касабьян.
