АНИЗОМЕТР МАГНИТНЫЙ

АНИЗОМЕТР МАГНИТНЫЙ (от грсч. anisos - неравный и ...метр), прибор для определения
магнитной анизотропии. Совр. А. м. появились в 30-х гг. в связи с развитием
теории ферромагнетизма и созданием ферромагнитных сплавов. Наиболее распространены
А. м. для определений ферромагнитной анизотропии монокристаллов и текстурованных
материалов (см. Текстура, Текстура магнитная).


В одном из

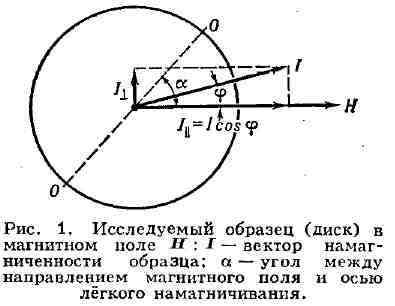

распространённых типов А. м. исследуемый образец помещают в сильное однородное
магнитное поле Н (рис. 1). Образец намагничивается по направлению поля
лишь в том случае, если поле направлено вдоль оси лёгкого намагничивания
(ось ОО на рис. 1).

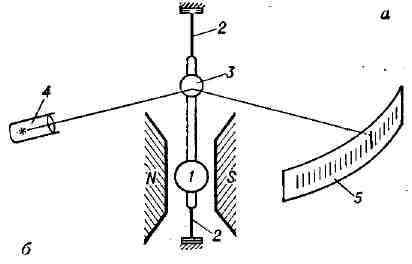

Рис. 2. Внешний
вид (а) и схема (б) магнитного анизометра, основанного на измерении вращательного
момента (конструкция НИИЧЕРМЕТ); 1 -образец; 2 - упругие элементы; 3 -зеркало;
4-источник света; 5 - шкала; N, S - полюсы магнита (масса магнитной части
прибора составляет 4,5 т).




Во всех остальных
случаях вектор намагниченности I занимает нек-рое промежуточное положение
между направлением Н и осью ОО. Его можно разложить на компоненты I и I
вдоль и поперёк поля. Компонента I создаёт момент вращения М = I*Н, к-рый
стремится повернуть образец, подобно тому, как магнитное поле Земли поворачивает
магнитную стрелку, поставленную в направление восток - запад, в положение
север - юг. Момент вращения, вызванный действием магнитного поля, компенсируется
моментом, создаваемым упругими элементами прибора (2 на рис. 2,6). Угол
поворота образца отсчитывается по шкале. Измерения производятся при различных
направлениях поля Н (поворотом магнита плавно меняют угол а от 0 до 180
или 360°). Результаты измерений позволяют рассчитать константы анизотропии
и оценить степень совершенства текстуры. Совр. лабораторный А. м. этого
типа, созданный в НИИЧЕРМЕТ (рис. 2,а), обладает рядом преимуществ по сравнению
с др. аналогичными приборами: он позволяет проводить исследования как массивных
образцов, так и ферромагнитных плёнок в интервале темп-р от 1300 К (1027°С)
до гелиевых (
