АМПЕРМЕТР
прибор
для измерений силы постоянного и переменного тока в амперах (а).
Шкалу А. градуируют в килоамперах, миллиамперах или микроамперах в соответствии
с пределами измерения прибора. В электрич. цепь А. включается последовательно;
для увеличения предела измерений - с шунтом или через трансформатор (рис.
). Под действием тока подвижная часть прибора поворачивается; угол поворота
связанной с ней стрелки пропорционален силе тока. Существуют А., в к-рых
применены магнитоэлектрич., электромагнитная, электродинамич. (ферромагнитная),
термоэлектрич. и выпрямит, системы (см. Магнитоэлектрический прибор
и
др. статьи об измерительных приборах с перечисленными системами).
Основные характеристики А.<, выпускаемых (1967) пром-стью СССР, приведены
в таблице.

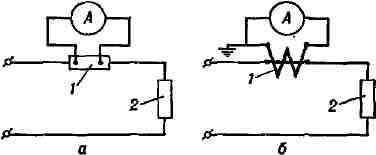

Схема включения
амперметраГ а - с шунтом (/ - шунт, 2 - нагрузка); 6 - через трансформатор
тока (1 -трансформатор, 2 - нагрузка).
|
Основные
характеристики амперметров, выпускаемых в ССС |
|||||||
|
Системы
и Характеристики |
Пока
зывающие |
Самопишущие
|
|||||
|
магнитоэлектрическая
|
электромагнитная
|
электродинамическая
|
термоэлектрическая
|
магнитоэлектри
ческая, электро динамическая или выпрямител. ная с регистрирующими устрой ствами |
|||
|
Измеряемый
ток |
Гл.
обр. пост, (с добавочными устройствами - перем. ток ВЧ и не-электрич. ве- |
Пост,
и перем. (45 гц-8 кгц) |
Пост,
и перем. (50-1500 Мгц) |
Перем.
(50-30 Мгц) |
Пост,
и перем. (45 гц- 10 кгн) |
||
|
Классы
точности (относит, погрешность в %) |
личины)
0,1; 0,2; 0,5;
|
0,5;
1,0; 1,5;< 2,5 |
0,1;
0,2; 0,5; 2,5 |
1,5;
2,5; 5,0 |
1,5;
2,5 |
||
|
Пределы
измерений: непосредственно |
0-75
а |
0-300
а |
0-50
а |
_
|
0-30
а |
||
|
с
добавочным устройством (шунт, трансформатор и др.) до |
6
ка (отдельные типы до 70 ка) |
30
ка |
6
ка |
50
а |
150
ка |
||
|
Потребляемая
мощность (вт , при измерениях 10 а) |
0,2-0,4
|
2,0-8,0
|
3,5-10,0
|
1,0
|
-
|
||
В зависимости
от области применения в конструкциях А. предусматривается защита от внешних
влияний - они устойчивы относительно изменений темп-ры (от 600С
до -600С), вибраций, тряски я могут работать при 80-98% относит,
влажности.
Лит.: Шкурин
Г. П., Справочник по электроизмерительным и радиоизмерительным приборам,
3 изд., т. 1, М., 1960.
